AX 1.0/1.1/1.4

车      型：AX  1.0/1.1/1.4 ；AX GTi；BX 1.4 ；C15 1.0/1.1/1.4

年      款：1986-1994

发动机代码：CDY，CDZ，C1A，HDY，HDZ，H1A，KDX，KDY，KDZ，KEY，KFZ

            K1A，K1F，K1G，K2A，K2D，K3A，K6B，M4A

拆卸

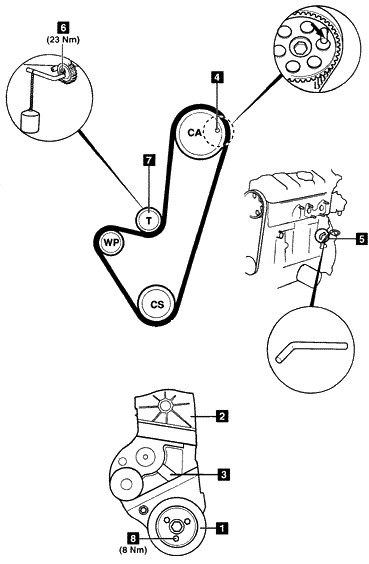

2.拆卸

• 右前车轮
• 右侧轮罩拱衬板
• 辅助传动皮带
• 曲轴皮带轮（3个螺栓）1
• 曲轴皮带轮盖
• 正时皮带上盖2
• 正时皮带下盖3

3.顺时针方向转动曲轴到装配位置。

4.将正时销插入凸轮轴链轮4中。使用工具4507-T.B.

5.将正时销插入飞轮5中。

6.松开张紧器螺母6。

7.拆下正时皮带。

安装

1.确保正时销4和5正确定位。

2.从凸轮轴链轮开始顺时针方向安装正时皮带，注意皮带上转动标记的方向。

3.装配张紧工具到张紧器皮带轮7上。工具号为4507-T.J.

4.给工具施加重量，然后拧紧张紧器螺母。

5.拆下正时销4与5。

6.顺时针方向转动曲轴4圈。

7.慢慢地松开张紧器螺母并施加重量。

8.拧紧张紧器螺母6到23牛顿.米。

9.拆下张紧工具。

10.确保正时销4与5能够插入。

11.按照与拆卸相反的顺序安装部件。

12.将曲轴螺栓皮带轮螺栓8拧紧至8牛顿.米。
