进口汽车>>正时皮带拆装及正时图>>雪铁龙 |
AX 1.0/1.1/1.4 |
|
CITROEN
车 型:AX 1.0/1.0/1.4;AX GTi;Saxo 1.0/1.1/1.4/1.6; ZX 1.0/1.4;Xsara 1.4/1.6;Borlingo 1.0/1.4 年 款:1994-2001 发动机代号:CDY,CDZ,HDY,HDZ,KDX,KDY,KFX,KFY,KFZ,NFZ 拆卸 注意:对于AX/Saxo/ZX车型:在安装新正时皮带之前,气门间隙必须正确。 1.举升并支撑住汽车的前部。 2.拆下:

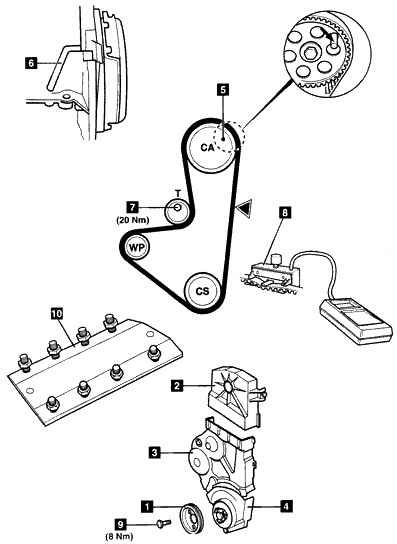

3.顺时针转动曲轴到设定位置。 4.把工具号是4507-T.B的正时销插入凸轮轴链轮 5。 5.把工具号是4507-T.A的正时销插入飞轮 6。 6.拧松张紧器螺母 7,释放皮带上的张力,稍微拧紧螺母。 7.拆下正时皮带。 安装 1.确保正时销 5和6的位置是正确的。 2.按照下面的顺序安装正时皮带:
注意:要注意皮带上的皮带的转动方向标记。确保链轮间皮带的非张紧侧被绷紧。 3.拧松张紧器螺母 7。 4.逆时针转动张紧器,压紧皮带。 5.拧紧张紧器螺母 7。 6.拆下正时销 5和6。 7.在皮带的▼连接张力计 8。工具号是4122-T。 8.拧松张紧器螺母 7。 9.逆时针转动张紧器,直到张力计显示45±3 SEEM单位。(Berlingo车型:31 SEEM单位) 10.拧紧张紧器螺母 7。 11.拆下张力计 8。 12.顺时针转动曲轴4圈到设定位置。 注意:不要允许逆时针方向转动曲轴。 AX/Saxo/ZX车型-进行下面步骤: 13.确保正时销能插入 5和6。 注意:确保正时销被拆下。 14.拧松张紧器螺母 7。 15.稍微释放皮带的张力。 16.在皮带的▼连接张力计 8。 17.逆时转动张紧器并使皮带张紧。新皮带:41±3 SEEM单位;旧的皮带:35±3 SEEM单位。 18.拧紧张紧器螺母 7。拧紧力矩:20Nm。 19.拆下张力计 8。 20.顺时针转动曲轴2圈到设定的位置。 21.确保正时销能插入飞轮 6。 注意:确保正时销被拆下。 22.在皮带的▼连接张力计 8。 23.检查张力计的读数。新皮带51±3 SEEM单位;旧的皮带:45±3 SEEM单位。 24.如果张力不为上述值,重复步骤13-23。 Xsara/Berlingo车型-进行下面的步骤: 25.插入正时销 5和6。 26.拆下气缸盖罩。 27.安装气门弹簧压缩器 10,工具号是4533-T.Z.。 28.在皮带的▼连接张力计 8。工具号是4122-T.。 29.拧松张紧器螺母 7。 30.稍微释放皮带的张力。 31.逆时针转动张紧器,直到张力计显示29-33 SEEM单位。 32.拧紧张紧器螺母 7。拧紧力矩:20Nm。 33.拆下:
34.顺时针转动曲轴2圈到设定位置。 35.确保正时销能插入 5和6。 全部车型-进行下面的步骤: 36.按照与拆卸相反的顺序安装部件。 37.拧紧曲轴皮带轮螺栓 9。拧紧力矩:8Nm。 |
|
|
