ZX 1.6/1.9滑动张紧器

车      型：Visa 1.6 GTi；ZX 1.6/1.9；BX /15/16/19

年      款：1982-1994

发动机代号：BAY，B1A/A，B1E，B1F，B4A，B6D，B6E，BDY，

            DDZ，DFZ，DKZ，D2A，D2E，D2C，D2F，D6A，D6D，

            D6E，159A，171B，171C，171D，180A，180Z

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 右前车轮
• 右侧内翼子板
• 辅助驱动皮带

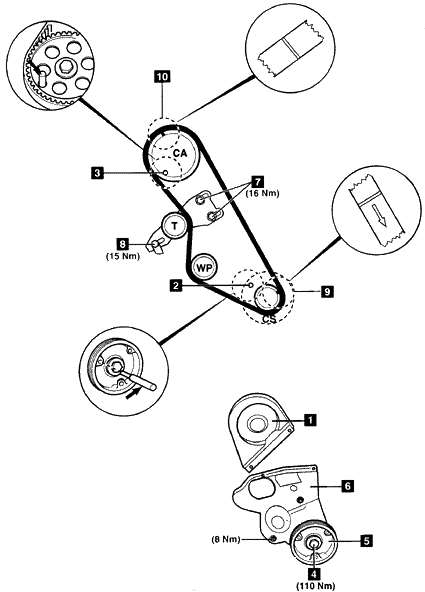

• 正时皮带上罩 1

3.顺时针转动曲轴，直到曲轴皮带轮和凸轮轴链轮上的孔对齐 2和3。

4.拆下曲轴皮带轮螺栓 4。

5.确保正时销能插入曲轴皮带轮 2。工具号是7004-T.G.。

6.防止曲轴转动。拆下曲轴皮带轮 5。

7.把正时销插入到凸轮轴链轮中 3。

8.拆下正时皮带下罩 6。

9.拧松张紧器螺母 7。

10.拧松互锁螺母 8。

11.使用偏心装置移动并保持张紧器，使它远离正时皮带。

12.拆下正时皮带。

安装

注意：92以前的车型-正时皮带有白色的标记和113个齿。注意皮带上的转动方向标记。

1.确保正时销在凸轮轴中的位置正确 3。

2.暂时地安装曲轴皮带轮，确保正时销能被插入 2。

3.拆下曲轴皮带轮 5。

4.从凸轮轴链轮开始，按照顺时针的方向安装正时皮带。确保皮带上的标记与链轮上的标记对齐 9与10。

5.暂时地安装曲轴皮带轮 5。不要拧紧螺栓 4。

6.松开偏心装置，让张紧器张紧皮带。

7.拧紧互锁螺母 8。

8.拧紧张紧器螺母 7。

9.从凸轮轴链轮 8中拆下正时销。

10.顺时针转动曲轴最少2圈，使1号气缸位于上止点（飞轮正时标记对齐）。

11.拧松张紧器螺母 7。

12.拧松互锁螺母 8，让张紧器张紧皮带。拧紧张紧器螺母 7到16Nm。

13.拧紧互锁螺母 8到15Nm。

14.拆下曲轴皮带轮 5。安装正时皮带下罩 6。

15.安装曲轴皮带轮 5。

16.在曲轴皮带轮螺栓的螺纹上涂沫合适的螺纹防松剂 。

17.拧紧曲轴皮带轮螺栓 4。拧紧力矩：110Nm。

18.按照与拆卸相反的顺序安装部件。
