Xantia 1.6/1.8/2.0

车      型：ZX 1.6/1.8/1.9/2.0；Xsara 1.8；BX 16/19(92-)；

            Xantia 1.6/1.8/2.0；XM 2.0/涡轮增压 ；

            Synergie/Evasion 1.8； Berlingo 1.8

年      款：1989-2001

发动机代号：B1F,B2C,B6E,B4A,BDY,BFZ,D2A,D2F

            D6D,D6E,DDZ, DKZ,LFW,LFX,LFZ,L6A

            RDZ,RFX,RFZ,RGX,RGY,R2A,R6A,R6D

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 右前车轮
• 右内翼子板
• 辅助驱动皮带

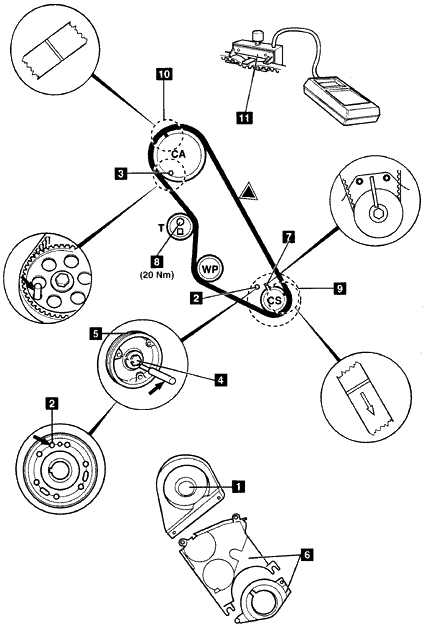

• 正时皮带上罩 1

3.顺时针转动曲轴到设定位置。

4.拆下曲轴皮带轮螺栓 4。

5.把正时销插入凸轮轴链轮 3。工具号是7004-T.G.。

6.除了XM车型：把正时销插入到曲轴链轮 2。工具号是7014-T.N.。

注意：7014-T.N.号正时销的端部直径减小到8mm。一些车型的曲轴皮带轮上有多个孔，确保正时销插入正确的孔中（8毫米直径）。

7.阻止曲轴转动，拆下曲轴皮带轮 5。

8.拆下正时皮带下罩 6。

9.对XM车型：使用工具号是7014-T.N.的工具，确保曲轴正确地对齐 7。

10.拧松张紧器螺栓 8。移动张紧器使它远离皮带，稍微拧紧螺栓。

11.拆下正时皮带。

安装

注意：正时皮带有黄色/橙色标记和114个齿。注意皮带上的皮带的转动方向标记。检查张紧器皮带轮的工作是否平稳。

1.确保正时销在凸轮轴链轮中位置正确 3。工具号是7004-T.G.。

2.暂时地安装曲轴皮带轮。确保正时销能插入 2。工具号是7014-T.N.。

注意：对XM车型：使用工具号是7014-T.N.的工具，确保曲轴正确对齐 7。

3.拆下曲轴皮带轮。

4.从凸轮轴链轮开始，按照顺时针的方向安装正时皮带。确保皮带在链轮间被拉紧。

5.确保皮带上的标记与链轮上的标记对齐 9和10。

6.拧松张紧器螺栓，逆时针转动张紧器，使它压紧皮带。稍微拧紧螺栓。

7.拆下曲轴正时销 2。

注意：对XM车型，拆下凸轮轴正时销 3。

8.在皮带的▼处连接张力计 11，工具号是4099/4122/T。

9.使用8mm的扳手，逆时针转动张紧器。使皮带张紧到30 SEEM单位。

注意：对2.0L发动机，张紧到16 SEEM单位。

10.拧紧张紧器螺栓 8到20Nm。

11.拆下：

• 张力计
• 正时销 3

注意：对XM车型：拆下曲轴正时销。

12.暂时安装曲轴皮带轮 5。

13.顺时针转动曲轴2圈，确保正时销能被容易地插入。

14.拆下正时销。

15.顺时针转动曲轴2圈。

16.插入凸轮轴正时销 3。

注意：对XM车型，插入曲轴正时销。

17.在皮带的▼处连接张力计。

18.张力计应该显示42-46 SEEM单位。

19.如果张力不为上述值，重复步骤7-17。

20.如果张力是上述值，拆下正时销和张力计。

21.拆下曲轴皮带轮，安装正时皮带罩 6。

22.安装曲轴皮带轮 5。

23.在曲轴皮带轮螺栓的螺纹上涂上合适的螺纹防松剂。

24.拧紧曲轴皮带轮螺栓 4

• 除Xsara/Berlingo外的车型：拧紧螺栓到110Nm。
• Xsara/Berlingo车型：拧紧螺栓到130Nm。

25.按照与拆卸相反的顺序安装部件。
