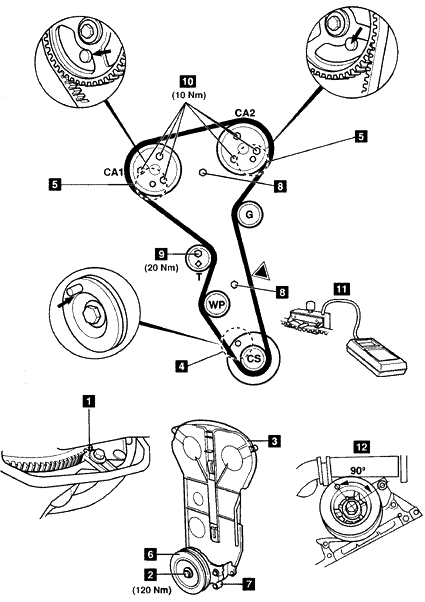

车 型:ZX 1.8 16V ;Xsara 1.8 16V;Xantia 1.8 16V 年 款:1995-2001 发动机代号:LFY(XU7JP4) 拆卸 警告:如果因正时销孔不正确对齐而导致曲轴皮带轮损坏,发动机将会被损坏。正时皮带应该在发动机处于上死点前90度时拆卸和安装。如有必要,换用新皮带轮。 1.举升并支撑住汽车的前部。 2.拆下:
3.安装飞轮锁止工具 1。工具号是9044-T。 4.拆下曲轴皮带轮中心螺栓 2。 5.清洁曲轴皮带轮中心螺栓。 6.安装曲轴皮带轮中心螺栓,不要把它拧紧。 7.拆下:
8.顺时针转动曲轴到设定位置。 9.把正时销插入曲轴皮带轮 4。工具号是7014-T.N.。 10.把正时销插入凸轮轴链轮 5。工具号是9041-T.Z.。 11.拆下:
12.拧松张紧器螺栓 9。 13.使用工具号是7017-T.W.的工具移动张紧器,使它远离皮带。 14.稍微拧紧螺栓 9。 15.拆下正时皮带。 安装 1.暂时安装曲轴皮带轮 6。 2.把正时销插入曲轴皮带轮 4。工具号是7014-T.N.。 3.确保正时销在链轮中的位置正确 5。工具号是9041-T.Z.。 4.拆下:
5.稍微拧松每个凸轮轴链轮螺栓 10。 6.确保凸轮轴链轮可以自由地转动。 7.把正时皮带安装到凸轮轴链轮CA1。 8.用合适的夹子把正时皮带固定住。 9.在槽形孔中顺时针方向充分地转动凸轮轴链轮。 10.按照下面的顺序安装正时皮带:
注意:确保皮带在非张紧侧的链轮间被拉紧。 11.在皮带的▼处连接张力计 11。工具号是4122-T。 12.拧松张紧器螺栓 9。 13.使用工具号是7017-T.W.的工具逆时针转动张紧器,直到张力计显示45-51单位。 14.拧紧张紧器螺栓 9。拧紧力矩:20Nm。 15.拧紧每个凸轮轴链轮的螺栓 10。拧紧力矩:10Nm。 16.拆下:
17.安装:
18.拧紧曲轴皮带轮螺栓 2。拧紧力矩:120Nm。 19.拆下飞轮锁止工具 1。 20.顺时针转动曲轴2圈到设定位置。 21.把正时销插入曲轴皮带轮 4。工具号是7014-T.N.。 22.稍微拧松每个凸轮轴链轮的螺栓 10。 23.把正时销插入凸轮轴链轮 5。工具号是9041-T.Z.。 注意:如果正时销不能插入,稍微转动曲轴。 24.拧松张紧器螺栓 9。 25.在皮带的▼处连接张力计。工具号是4122-T 11。 26.释放皮带上的张力。 27.使用工具逆时针转动张紧器,直到张力计显示26单位。工具号是7017-T.W.。 28.拧紧张紧器螺栓。拧紧力矩:20Nm。 29.拧紧每个凸轮轴链轮螺栓 10。拧紧力矩:10Nm。 30.拆下:
31.顺时针转动曲轴2圈到设定位置。 32.把正时销插入曲轴皮带轮 4。工具号是7014-T.N.。 33.稍微拧松每个凸轮轴链轮的螺栓 10。 34.把正时销插入凸轮轴链轮 5。工具号是9041-T.Z.。 注意:如果正时销不能插入,稍微转动曲轴。 35.拧紧每个凸轮轴链轮螺栓 10。拧紧力矩:10Nm。 36.拆下:
37.顺时针转动曲轴90°。 注意:曲轴皮带轮正时销孔必须要和正时皮带下罩螺栓对齐 12。不允许逆时针转动曲轴。 38.在皮带的▼处连接张力计。工具号是4122-T. 11。 39.张力计应该显示32-40单位。 40.按照与拆卸相反的顺序安装部件。 |
|
|
