Xantia 2.0 16V

CITROEN

车      型：ZX2.0 16V；Xantia 2.0 16V;XM 2.0 16V

年      款：1992-2001

发动机代号：RFY,RFT,RFV

拆卸

1.支撑好发动机。

2.拆下：

  • 右轮拱罩。
  • 发动机支架。
  • 辅助传动皮带。
  • 辅助传动皮带张紧器。
  • 曲轴皮带轮螺栓 1 。
  • 曲轴皮带轮 2 。
  • 正时皮带上盖 3 。
  • 正时皮带下盖 4 。

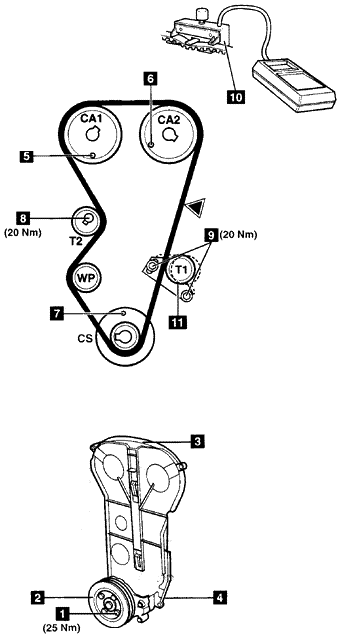

3.顺时针转动曲轴到定位位置。

4.在凸轮轴皮带轮上插入正时销 5和6 。工具号 7014-T.M.

5.在曲轴皮带轮上插入正时销 7 。工具号 7014-T.N.

6.松开张紧器螺栓 8和9 。

7.拆下正时皮带。

安装

1.确保正时销5、6和7定位正确。

2.按下列顺序安装正时皮带：

  • 曲轴链轮。
  • 水泵链轮。
  • 张紧器皮带轮（T1）。
  • 张紧器皮带轮（T2）。
  • 凸轮轴链轮（CA2）（皮带不松弛）。
  • 凸轮轴链轮（CA1）。
3.在张紧器两侧施加拇指压力，以消除任何正时销间隙。

4.在皮带▼10 处安装张力计。工具号 4099-T或4122-T。

5.逆着皮带11处压张力计，张紧皮带到45 SEEM单位。

6.释放皮带张力。张紧皮带到22±2 SEEM单位。

7.拧紧张紧器螺栓9到20 Nm 。

8.逆时针方向转动张紧器（T2）直到张力计指示张力为32±2 SEEM单位。

9.拧紧张紧器螺栓8到20 Nm 。

10.拆下所有正时销5、6和7。

11.顺时针转动曲轴2圈。在曲轴链轮7处插入正时销。

12.如果正时销不能轻易插入曲轴链轮中，重复步骤3-11。

13.拆下所有正时销5、6和7。

14.在皮带▼10 处安装张力计。工具号 4099-T或4122-T。张力计应该指示张力为53±2 SEEM单位。

15.按与拆卸相反的步骤安装部件。
