进口汽车>>正时皮带拆装及正时图>>雪铁龙 |
Xantia 3.0 V6 |
|
CITROEN
车 型:Xantia 3.0 V6;XM 3.0 V6 年 款:1997-2001 发动机代号:XFZ(ES9J4) 拆卸 1.拆下:
2.对于XM车型,从燃油分配管上断开燃油管。 3.支撑住发动机。 4.拆下:

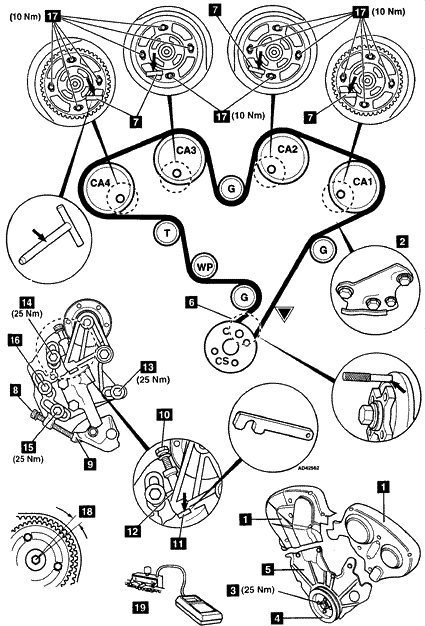

5.顺时针转动曲轴到设定位置。 6.插入曲轴正时销 6。工具号C.0187A。 7.在凸轮轴链轮中插入正时销7。工具号是C.0187B。 8.在张紧器支架中插入M8x1.25x75mm的螺栓8。 9.拧紧螺栓8,直到它与支架9接触。 10.在张紧器支架中插入M8x1.25x40mm的螺栓 10。 11.安装C.0187E号专用工具。 12.拧紧螺栓10,直到它与支架 12 接触。 13.完全拧紧螺栓10。 14.拧松张紧器螺栓13、14和15。 注意:不要拧松螺栓16。 15.拧松螺栓 8。 16.拆下正时皮带。 注意:如果皮带要重新使用,用粉笔在皮带上标记皮带的转动方向。 安装 1.确保曲轴正时销位置是正确 6。工具号C.0187A。 2.确保正时销在凸轮轴链轮上的位置正确。工具号C.0187B。 3.拧松凸轮轴链轮螺栓17。 4.确保凸轮轴链轮能自由地转动。 5.在开槽孔内,顺时针方向充分转动凸轮轴链轮。 6.拧紧螺栓17到5Nm。 7.把螺栓17拧松45°。 8.拧紧螺栓13,14和15到10Nm。 9.把螺栓13,14和15拧松45°。 10.在曲轴链轮上安装正时皮带。 11.用专用工具把正时皮带固定住。工具号C.0187J。 12.逆时针的方向安装正时皮带。 注意:如果重新使用旧的皮带,注意皮带的转动方向标记。 13.转动每个凸轮轴链轮,使它和最近的皮带齿啮合。 注意:确保螺栓17不在链轮开槽孔的末端。链轮的转动角度绝对不能超过1个齿的范围 18。 14.确保链轮间的皮带被绷紧。 15.从正时皮带拆下固定夹。工具号C.0187J。 16.在皮带▼处安装张力计19。工具号4122-T。 17.拧紧螺栓8,直到张力计显示83±2 SEEM单位。 18.使用C.0187F号工具保持凸轮轴链轮。 19.拧紧凸轮轴链轮螺栓17(CA4)。拧紧力矩:10Nm。 20.拧紧凸轮轴链轮螺栓17(CA3)。拧紧力矩:10Nm。 21.拧紧凸轮轴链轮螺栓17(CA2)。拧紧力矩:10Nm。 22.拧紧凸轮轴链轮螺栓17(CA1)。拧紧力矩:10Nm。 23.拧紧螺栓13。拧紧力矩:25Nm。 24.拧紧螺栓14。拧紧力矩:25Nm。 25.拧紧螺栓15。拧紧力矩:25Nm。 26.拆下张力计 19。 27.从凸轮轴链轮上拆下正时销 7。 28.拆下曲轴正时销 6。 29.慢慢地顺时针转动曲轴10圈。 30.在凸轮轴链轮中插入正时销 7。工具号C.0187B。 31.插入曲轴正时销 7。工具号C.0187A。 32.拧松每个凸轮轴链轮螺栓 17。 33.拧松螺栓 13、14和15。 34.拆下螺栓 10。 35.调整螺栓8的位置,直到C.0187E号工具 11能自由地滑动而没有自由间隙。 36.等待2分钟,使得自动张紧器装置和皮带位置稳定下来。 37.检查C.0187E号工具 11是否能自由地滑动而没有自由间隙。 38.必要时进行调整。 39.拆下专用工具 11。 40.使用C.0187F号工具,保持凸轮轴链轮。 41.拧紧螺栓13。拧紧力矩:25Nm。 42.拧紧螺栓14。拧紧力矩:25Nm。 43.拧紧螺栓15。拧紧力矩:25Nm。 44.拧紧凸轮轴链轮螺栓17(CA4)。拧紧力矩:10Nm。 45.拧紧凸轮轴链轮螺栓17(CA3)。拧紧力矩:10Nm。 46.拧紧凸轮轴链轮螺栓17(CA2)。拧紧力矩:10Nm。 47.拧紧凸轮轴链轮螺栓17(CA1)。拧紧力矩:10Nm。 48.拆下螺栓 8。 49.拆下曲轴正时销 6。 50.拆下正时销 7 51.按照与拆卸相反的顺序安装部件。 52.拧紧曲轴皮带轮螺栓 3。拧紧力矩:25Nm。 |
|
|
