Matiz

车      型：Matlz

年      款：1998-2001

发动机代号：F8CV

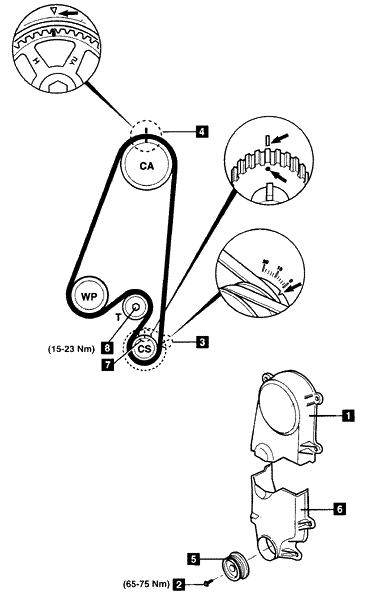

拆卸

1.拆下：

• 右大灯
• 辅助驱动皮带
• 正时皮带上罩1

2.举升并支撑住汽车的前部。

3.拆下：

• 右前车轮

4.拧松曲轴皮带轮螺栓2。

5.顺时针转动曲轴到1号气缸的上止点，确保正时标记对齐 3和4。

6.拆下：

• 曲轴皮带轮螺栓2
• 曲轴皮带轮5
• 量油尺和导管
• 正时皮带下罩6

7.确保正时标记对齐 7。

8.拧松张紧器螺栓8，把张紧器推离皮带。稍微拧紧螺栓。

9.拆下正时皮带。

安装

1.确保正时标记对齐 4和7。

2.从曲轴链轮开始，按照逆时针的方向安装正时皮带。确保皮带的非张紧侧被拉紧。

3.拧松张紧器螺栓 8，让张紧器张紧皮带。

4.慢慢地顺时针转动曲轴2圈到1号气缸的上止点。

5.确保正时标记对齐 4和7。

6.拧紧张紧器螺栓8，拧紧力矩：15-23Nm。

7.按照与拆卸相反的顺序安装部件。

8.拧紧曲轴皮带轮螺栓 2。拧紧力矩：65-75Nm。
