Nexia 1.5 SOHC

车      型：Nexia 1.5 顶置单凸轮轴

年      款：1995-1997

发动机代号：L4 顶置单凸轮轴

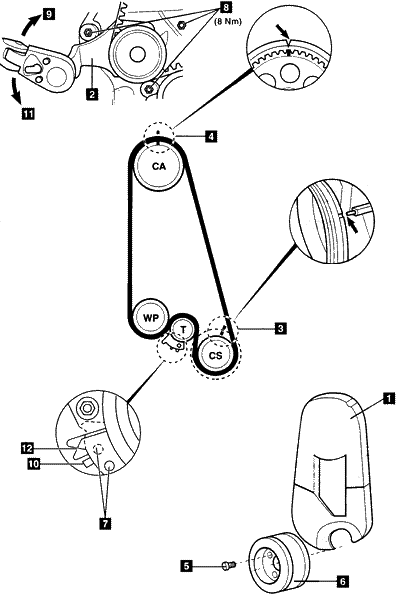

拆卸

1.拆下:

• 空气滤清器和进气软管
• 辅助驱动皮带
• PAS(动力助力转向)泵
• 正时皮带罩1

2.转动曲轴到1号气缸上止点前10°的位置 3,确保正时标记对齐 4。

3.拆下：

• 曲轴皮带轮螺栓5
• 曲轴皮带轮6

4.转动张紧器的可动部分，直到孔对齐 7。插入合适的销以固定张紧器。

5.拆下正时皮带。

安装

1.确保正时标记对齐 3和4。

2.从曲轴链轮开始，按照逆时针的方向安装正时皮带。确保皮带在链轮间被拉紧。

3.安装：

• 曲轴皮带轮6
• 曲轴皮带轮螺栓5

4.从张紧器拆下锁止销 7。

5.拧松水泵螺栓8。

6.使有工具KM-421-A，顺时针方向转动水泵，以张紧皮带 9。

7.张紧器的指针必须靠着挡块10。

8.稍微拧紧水泵螺栓8。

9.顺时针转动曲轴2圈，确保正时标记对齐 3和4。

10.拧松水泵螺栓8。

11.使用工具KM-421-A，逆时针转动水泵 11，直到张紧器指针和槽对齐 12。

12.拧紧水泵螺栓8，拧紧力矩：8Nm。

13.如果张紧器指针没有对齐，重复张紧步骤。

14.按照与拆卸相反的顺序安装部件。
