进口汽车>>正时皮带拆装及正时图>>大宇


Espero 1.5/Nexia 1.5 DOHC

DAEWOO

车      型：Nexia 1.5 顶置双凸轮轴；Espero 1.5 顶置双凸轮轴

年      款：1995-1997

发动机代号：L4 顶置双凸轮轴

拆卸

1.拆下:

  • 辅助驱动皮带
  • PAS(动力助力转向)泵皮带轮
  • 正时皮带罩1
  • PAS(动力助力转向)泵
  • 曲轴皮带轮螺栓2和垫圈2
  • 曲轴皮带轮3

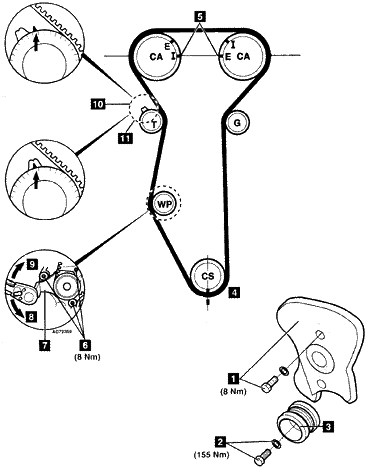

2.暂时地安装曲轴皮带轮螺栓,转动曲轴到1号气缸上止点前10°的位置4。

3.确保正时标记和位置5对齐。

4.拧松水泵螺栓6。

5.使用工具号为KM-421-A的工具7，逆时针转动水泵以释放皮带的张力 8。

6.拆下正时皮带。

安装

1.确保正时标记对齐 5。

2.确保曲轴正时标记在上止点前10°的位置 4。

3.从曲轴链轮开始，按照逆时针的方向安装正时皮带。确保皮带在链轮间被拉紧。

4.使用工具号为KM-421-A的工具 7，顺时针转动水泵 9，以使皮带张紧。

5.张紧器的指针必须要靠着挡块10。

6.稍微拧紧水泵螺栓6。

7.顺时针转动曲轴2圈，确保正时标记与位置4和5对齐。

8.拧松水泵螺栓6。

9.使用工具号为KM-421-A的工具 7，逆时针转动水泵 8，直到张紧器指针与槽对齐 11。

10.拧紧水泵螺栓6。拧紧力矩：8Nm。

11.拆下曲轴皮带轮螺栓。

12.按照与拆卸相反的顺序安装部件。

13.拧紧曲轴皮带轮螺栓 2到155Nm。
