进口汽车>>正时皮带拆装及正时图>>大宇 |
Lanos 1.4/1.5 |
|
DAEWOO

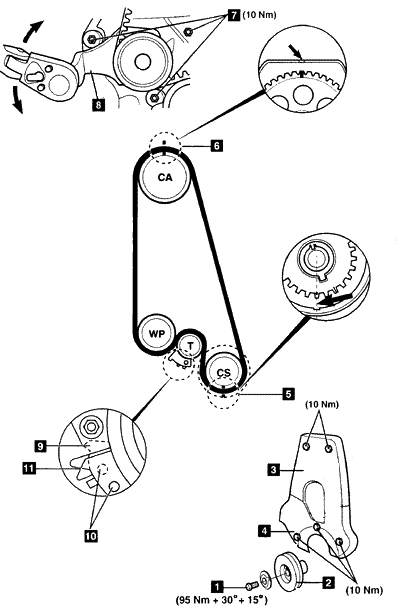

车 型:Lanos 1.4; Lanos 1.5 年 款:1997-2001 发动机代号:A13DM,A15DM 拆卸 1.举升并支撑住汽车的前部。 2.断开:
3.拆下:
4.安装曲轴皮带轮螺栓。 5.顺时针转动曲轴,直到正时标记对齐 5和6。 6.稍微拧松水泵螺栓 7。 7.使用工具号为J-42492的工具,逆时针转动水泵以释放皮带张力 8。 8.稍微拧紧水泵螺栓 7。 9.拆下正时皮带。 安装 1.确保正时标记对齐 5和6。 2.从曲轴链轮开始,按照逆时针的方向安装正时皮带。 3.确保皮带的非张紧侧在链轮间被绷紧。 4.拧松水泵螺栓 7。 5.使用工具号为J-42492的工具,顺时针转动水泵以使皮带张紧。 6.张紧器的可动部分必须靠着挡块 9。 7.拧紧水泵螺栓 7。 8.转动张紧器的可动部分,直到孔对齐 10。 9.在张紧器的孔中插入4.5mm直径的销 10。 10.顺时针转动曲轴2圈,使正时标记对齐 5和6。 11.从张紧器上拆下4.5mm直径的销 10。 12.拧松水泵螺栓 7。 13.使用工具号为J-42492的工具,逆时针转动水泵,直到张紧器的指针和支撑板中的凹槽对齐 11。 14.拧紧水泵螺栓7到10Nm。 15.按照与拆卸相反的顺序安装部件。 16.拧紧曲轴皮带轮螺栓 1。拧紧力矩:95Nm + 30°+15°。 |
|
|
