Lanos 1.6

车      型：Lanos 1.6

年      款：1997-2001

发动机代号：A16DM

拆卸

1.拆下:

• 空气滤清器总成
• 进气软管

2.举升并支撑住汽车的前部。

3.拆下：

• 右前车轮
• 右侧防溅挡板
• 辅助驱动皮带
• PAS（动力助力转向）泵皮带轮

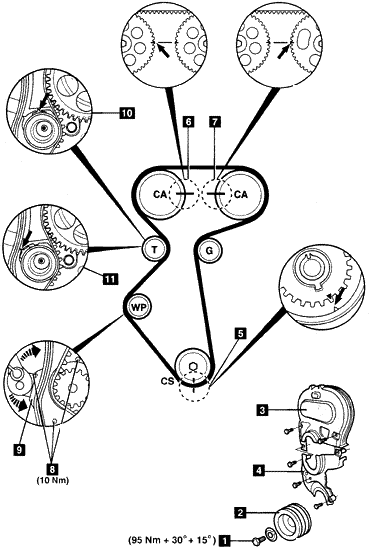

• 曲轴皮带轮螺栓1
• 曲轴皮带轮2
• 正时皮带上罩3
• 正时皮带下罩4
• PAS（动力助力转向）泵螺栓，不要断开软管。

4.安装曲轴皮带轮螺栓。

5.顺时针转动曲轴，直到正时标记对齐 5，6和7。

6.拧松水泵螺栓 8。

7.使用工具号为J-42492的工具 ，逆时针转动水泵以释放皮带张力 9。

8.从PAS（动力助力转向）泵（如果安装有）后面拆下正时皮带。

安装

1.确保正时标记对齐 5，6和7。

2.把正时皮带滑入到PAS（动力助力转向）泵（如果安装有）的后面。

3.从曲轴链轮开始，照逆时针方向安装正时皮带。确保皮带在链轮间被拉紧。

4.使用工具号为J-42492的工具，顺时针转动水泵 9，直到张紧器的指针与张紧器支架中的凹槽对齐 10。

5.拧紧水泵螺栓 8。

6.顺时针转动曲轴2圈，直到正时标记对齐 5，6和7。

7.拧松水泵螺栓8。

8.使用工具号为J-42492的工具，逆时针转动水泵 9，直到张紧器的指针与张紧器支架的指针对齐 11。

9.拧紧水泵螺栓8到10Nm。

10.按照与拆卸相反的顺序安装部件。

11.拧紧PAS（动力助力转向）泵螺栓到25Nm。

12.拧紧曲轴皮带轮螺栓1。拧紧力矩：95Nm + 30°+15°。
