Espero 1.8/2.0

车      型：Espero 1.8/2.0

年      款：1995-1997

发动机代号：OHC L-4

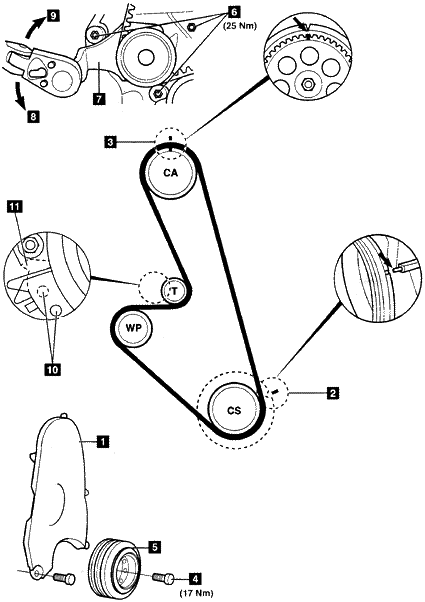

拆卸

1.拆下:

• 辅助驱动皮带
• PAS(动力助力转向)泵/张紧器总成
• 正时皮带罩1

2.顺时针转动曲轴，直到正时标记对齐 2和3。

3.拆下：

• 曲轴皮带轮螺栓4
• 曲轴皮带轮5

4.拧松水泵螺栓6。

5.使用工具号为MKM-472的工具 7，逆时针转动水泵 8，以释放皮带张力。

6.拆下正时皮带。

安装

1.把正时皮带安装到曲轴链轮上。

2.安装曲轴皮带轮5。

3.安装曲轴皮带轮螺栓 4。拧紧力矩：17Nm。

4.确保正时标记对齐 2和8。

5.从曲轴链轮开始，逆时针方向安装正时皮带。确保皮带在链轮间被拉紧。

6.使用工具号为MKM-472的工具 7，顺时针转动水泵使皮带张紧 9。

7.张紧器指针必须靠着挡块 11。

8.稍微拧紧水泵螺栓 6。

9.顺时针转动曲轴2圈。确保正时标记对齐 2和3。

10.拧松水泵螺栓6。

11.使用工具号为MKM-472的工具 7，逆时针转动水泵 8，直到张紧器孔对齐 10。

12.拧紧水泵螺栓 6。拧紧力矩：25Nm。

13.按照与拆卸相反的顺序安装部件。

14.拧紧曲轴皮带轮螺栓 4到17Nm。
