Nubira 1.6

车      型：Nubira 1.6

年      款：1997-2001

发动机代号：A16DM

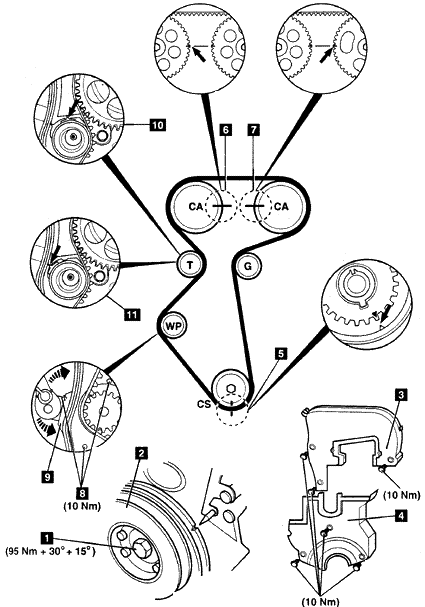

拆卸

1.拆下:

• 空气滤清器总成

• 进气软管

2.举升并支撑住汽车的前部。

3.拆下：

• 右前车轮
• 右侧防溅挡板
• 辅助驱动皮带
• 曲轴皮带轮螺栓1
• 曲轴皮带轮2
• 正时皮带罩3
• 正时皮带罩4

4.安装曲轴皮带轮螺栓。

5.顺时针转动曲轴，直到正时标记对齐 5，6和7。

6.拧松水泵螺栓8。

7.使用工具号为J42492的工具，逆时针转动水泵以释放皮带的张力 9。

8.支撑住发动机。

9.拆下右侧发动机支座。

10.拆下正时皮带。

安装

1.确保正时标记对齐 5，6和7。

2.从曲轴链轮开始，逆时针的方向安装正时皮带，确保皮带在链轮间被拉紧。

3.安装右侧发动机支座。

4.使用工具号为J42492的工具，顺时针转动水泵 9，直到张紧器指针和张紧器支架上的槽对齐 10。

5.拧紧水泵螺栓8。

6.顺时针转动曲轴2圈，直到正时标记对齐 5，6和7。

7.拧松水泵螺栓8。

8.使用工具号为J42492的工具，逆时针转动水泵 9，直到张紧器指针和张紧器支架上的指针对齐 11。

9.拧紧水泵螺栓8到10Nm。

10.按照与拆卸相反的顺序安装部件。

11.拧紧曲轴皮带轮螺栓。拧紧力矩：95Nm+30°+15°。
