Leganza 2.0/Nubira 2.0

车      型：Nubira 2.0；Leganza 2.0

年      款：1997-2001

发动机代号：C20SE,X20SED

拆卸

1.举升并支撑住汽车的前部。

2.断开：

• 进气温度传感器（IAT）配线
• 通风管软管
• 进气导管

3.拆下：

• 空气滤清器壳体
• 右前车轮
• 右前防溅挡板
• 辅助驱动皮带
• 曲轴皮带轮螺栓1
• 曲轴皮带轮2

4.支撑住发动机。

5.拆下：

• 右侧发动机支撑支架
• Leganza车型：PAS（动力助力转向）软管支架和螺栓
• 正时皮带罩3

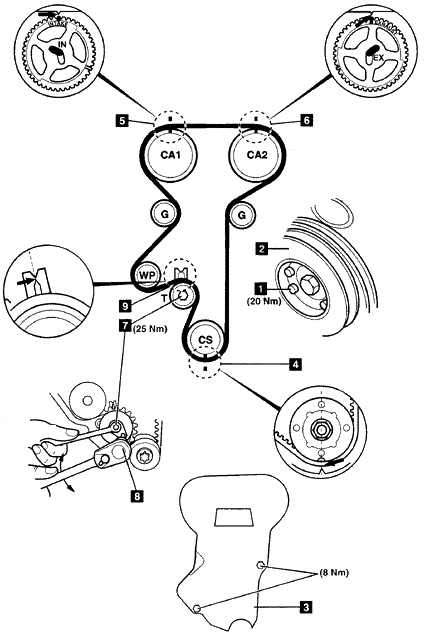

6.顺时针转动曲轴，直到正时标记  4，5和6对齐。

注意：凸轮轴链轮是可以互换的，因此它们有相似的正时标记。确保链轮定位销钉在凸轮轴上的位置正确，且正时标记分别和“INTAKE（进气）”5与“EXHAUST（排气）”6对齐。

7.拧松张紧器皮带轮螺栓 7。

8.顺时针转动张紧器远离皮带 8。稍微拧紧螺栓7。

9.拆下正时皮带。

安装

1.确保正时标记 4，5和6对齐。

2.从曲轴链轮开始，逆时针的方向安装正时皮带。

3.确保皮带的非张紧侧在链轮间被拉紧。

4.拧松张紧器皮带轮螺栓7。

5.逆时针转动张紧器皮带轮 8，直到指针与凹槽对齐 9。

6.拧紧张紧器皮带轮螺栓7到25Nm。

7.慢慢地顺时针转动曲轴2圈，直到正时标记 4，5和6对齐。

8.确保张紧器指针与凹槽对齐 9。如果没有对齐，重复张紧步骤。

9.按照与拆卸相反的顺序安装部件。

10.拧紧曲轴皮带轮螺栓1到20Nm。
