进口汽车>>正时皮带拆装及正时图>>菲亚特 |
Punto 55 1.1 |
|
FIAT
车 型: Panda 750/1000 FIRE;Cinquecento Sporting;Seicento Sporting; Uno 45 FIRE;Punto 1.1/1.2;Tipo 1100 FIRE 年 款: 1996-2001 发动机代码:154 A4.000,156 A2.000,156 A2.100,159 A2.246, 156 A2.048,156 A3.000,156 A4.000,156 A4.048, 160 A3.000,176 A6.000,176 A.7000,176 B1.000 176 B2.000,176 B4.000,176 A8.000,188 A4.000 拆卸 1.举升并支撑住汽车的前部。 2.拆下:

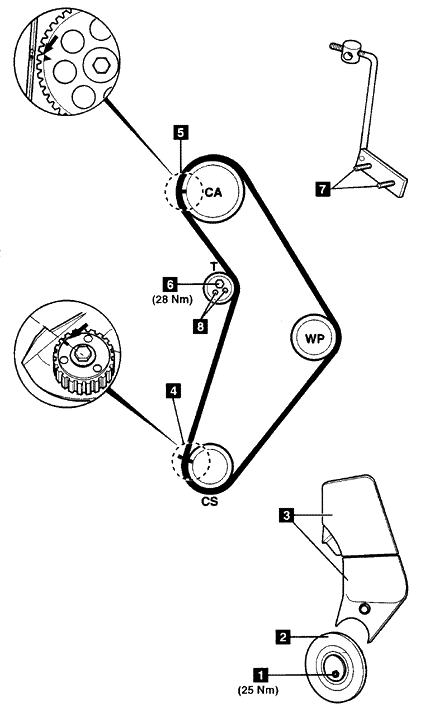

3.顺时针转动曲轴直到正时标记4和5对齐。 4.拧松张紧器螺母6以释放皮带张力。 5.拆下正时皮带。 安装 1.确保正时标记4和5对齐。2.安装正时皮带。注意皮带上转动标记的方向。 3.将张紧工具定位销安装到张紧轮孔7和8中。工具号为1860745300/100。 4.在标尺上设定平衡重如下:
5.顺时针转动曲轴两圈。 6.确保正时标记4和5对齐。 7.拧紧张紧轮螺母6到28牛顿·米。 8.拆下张紧工具。 9.按照与拆卸相反的顺序安装部件。 10.拧紧曲轴皮带轮螺栓1到25牛顿.米。 |
|
|
