Punto 1.4/1.6 GT

车    型：  Uno 1.4/Turbo ； Punto 1.4 GT；Tipo 1.4/1.6 ；  Tempra 1.4/1.6

年    款：  1988-1999

发动机代码：146 C1.000，146 A8.000，146 A8.046，159 A2.000，

            159 A3.000，159 A3.046，159 A3.048，160 A1.000，

            160 A1.046，160 A1.048，160 A2.000，176 A9.000

            176 A4.000，176 B6.000，835 C1.000，836 A4.000

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 空气滤清器进气管
• 右侧前轮
• 右侧内翼子板
• 正时皮带盖上螺栓1

3.松开发电机驱动皮带张紧轮（Uno）。

4.松开发电机。

5.拆下发动机传动皮带。

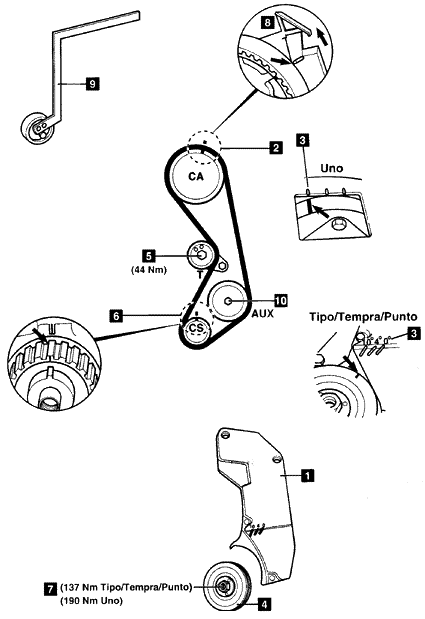

6.转动曲轴直到正时标记2和3对齐。

注意：对于没有曲轴链轮正时标记的汽车：使曲轴键槽与凸起的铸造部分对齐。

7.Tipo/Tempra/Punto:确保正时标记2和3对齐。向上滑动销钉进入到锁止位置8。

8.凸轮轴正时标记应与销钉2上的凹槽对齐。

9.带有分电器的1.4L 发动机：辅助轴链轮定位销在2点钟位置10处。分火头臂与4号高压引线对齐。

10.拆下：

• 曲轴皮带轮螺母7
• 曲轴皮带轮4
• 正时皮带盖下螺栓
• 正时皮带盖

11.松开张紧轮螺栓5。

12.拆下正时皮带。

安装

注意：对于没有曲轴链轮正时标记的汽车：使曲轴键槽与凸起的铸造部分对齐。

2.在带有分电器的1.4L发动机上：辅助轴链轮定位销在2点钟位置10。分火头臂与4号高压引线对齐。

3.装配正时皮带。确保链轮之间的皮带是张紧的。

4.装配张紧工具9到张紧轮5上。工具号1860745100/200。使用不带平衡重的工具。

5.装配曲轴皮带轮4。拧紧螺母。Punto/Tipo/Tempra:137 牛顿·米。Uno：190牛顿·米。

6.顺时针方向转动曲轴两圈到上死点位置。

注意：如果刻度线从水平位置移动：重新设定刻度线并重复张紧步骤。

7.拧紧张紧轮螺母5到44牛顿·米。

8.按拆卸的相反顺序安装部件。
