Brava/Bravo 1.2 16V

车    型：    Punto 1.2 16V；Bravo 1.2 16V；Brava 1.2 16V

年    款：    1997-2001

发动机代码：  176B9.000，182B2.000，188A5.000

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 右侧前轮
• 右侧轮罩拱衬板
• 辅助驱动皮带

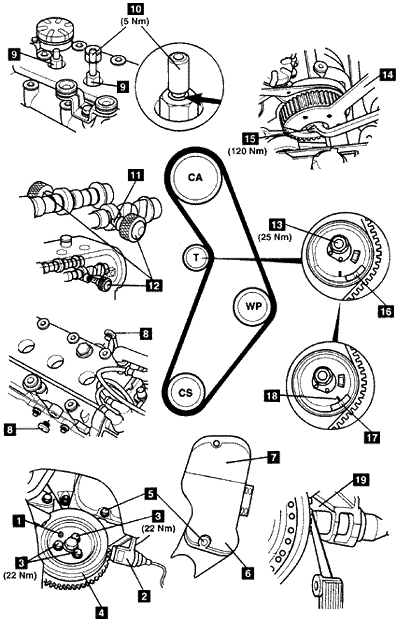

3.顺时针方向转动曲轴直到定位销1与曲轴位置（CKP）传感器2相对。

4.拆下：

• 曲轴皮带轮螺栓3
• 曲轴皮带轮
• 正时皮带下盖螺栓5
• 空气滤清器总成
• 空气共振室
• 进气主道
• 通风软管

5.断开节气门拉索。

6.从上进气歧管上断开真空管和导线接头。

7.拆下：

• 上进气歧管
• 燃油分配管
• 喷油器
• 发动机控制模块（ECM）。不要断开多针插头线束。
• 曲轴位置（CKP）传感器2
• 正时皮带盖6和7
• 高压导线
• 火花塞
• 塞子8

8.拧入代号为1860992000的活塞定位工具9到1号和2号气缸中。拧紧力矩：5 Nm。

9.轻轻地转动曲轴直到两个工具上的凹槽和上表面10对齐。

注意：定位销必须和曲轴位置（CKP）传感器1保持相对。如有必要：暂时重新装配曲轴皮带轮。检查定位。

10.确保凸轮轴上的凹槽和塞子孔11对齐。如有必要：拆下工具。顺时针方向转动曲轴一圈。

11.安装锁死工具12到每一个凸轮轴上。工具号1860985000。

12.松开张紧轮螺母13。

13.从皮带上拆下张紧轮。

14.拆下正时皮带。

安装

2.松开凸轮轴链轮螺栓15。

3.确保活塞定位工具9正确地装配到1号和2号气缸中。

4.确保锁死工具12正确地装配到每一个凸轮轴中。

5.从曲轴链轮开始，逆时针方向装配正时皮带。确保链轮之间没有张紧轮一侧的皮带是拉紧的。

6.转动张紧轮直到标记16在最大张紧位置。使用的工具号为1860987000。

7.拧紧张紧轮螺母13到25Nm。

8.使用工具14固定凸轮轴链轮。工具号为1860831000。

9.拧紧凸轮轴链轮螺栓15到120Nm。

10.从凸轮轴12上拆下锁死工具。拆下活塞定位工具9。

11.顺时针方向转动曲轴两圈到设定位置。

12.暂时重新装配曲轴皮带轮并检查与曲轴位置（CKP）传感器1相对的定位销的定位。

13.松开张紧轮螺母13。

14.转动张紧轮直到标记17和18对齐。使用的工具号为1860987000。

15.拧紧张紧轮螺母13到25Nm。

16.顺时针方向转动曲轴两圈到设定位置。

17.拧入代号为1860992000的活塞定位工具9到1号和2号气缸中。拧紧力矩5 Nm。

18.轻轻地转动曲轴直到两个工具上的凹槽和上表面10对齐。

19.确保凸轮轴上的凹槽和塞子孔11在一条直线上。

20.确保锁死工具12能轻松装配到每一个凸轮轴中。如果不是这样：请重复安装和张紧步骤。

21.按照拆卸的相反顺序安装部件。

22.拧紧曲轴皮带轮螺栓3到22Nm。

23.检查曲轴位置（CKP）传感器间隙19是否为0.5-1.5毫米。
