Croma 2.0 .e./Turbo 16V带平衡轴

车    型：  Tipo 1.8/2.0 i.e.；Tempra 2.0 i.e.；Croma 2.0 i.e/16V/Turbo

年    款：  1993-1997

发动机代码：834 B.146，835 C2.000，154 C3.000，154 C4.046，159 A5.046，

            159 A6.046，154 E1.000

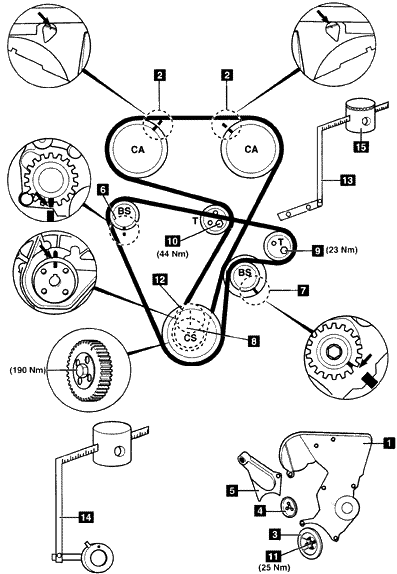

拆卸

1.支撑住发动机。

2.拆卸：

• 辅助传动皮带
• 发动机稳定杆和支座5
• 正时皮带盖1

3.顺时针方向转动曲轴到1号气缸的上死点位置。

4.拆卸：

• 曲轴皮带轮螺栓11。
• 曲轴皮带轮3。

5.确保平衡轴正时标记6和7对齐。

6.检查凸轮轴链轮后部上的正时标记是否与正时皮带后盖中的切口以及凸轮

  轴轴承2上的凸起相对齐。

7.拆下水泵皮带轮4。

8.松开平衡轴皮带张紧器9。

注意：如果平衡轴皮带被重新使用：在拆卸前标记链轮上皮带的位置6，7和8。

9.拆下平衡轴皮带。

10.拆下曲轴链轮8。

   注意：曲轴链轮螺栓有左旋螺纹。

11.确保曲轴标记12对齐。

12.松开张紧轮螺母10。

13.拆下正时皮带。

安装

2.装配正时皮带。确保皮带在链轮之间张紧。

3.安装张紧工具13到张紧轮上。工具号为1860745100/200。

4.刻度尺水平设定平衡重到140毫米标记15处。

  注意：16V发动机-设定平衡重在100毫米标记处。

5.顺时针方向转动曲轴两圈到1号气缸的上死点位置处。确保正时标记2和12对齐。

  注意：如果刻度尺从水平位置处移动：重新设定刻度尺并重复张紧步骤。

6.拧紧正时皮带张紧轮螺母10到44Nm。

7.确保正时标记2和12对齐。

8.装配曲轴链轮8。拧紧螺栓到190Nm。

9.确保曲轴链轮上死点标记12和平衡轴正时标记6和7对齐。

10.装配平衡轴皮带。

11.装配张紧工具14到张紧轮9上（拆下平衡重）。工具号1860745100/400。

12.刻度尺水平地设定平衡重到205毫米标记处。

13.顺时针转动曲轴两圈到1号气缸的上死点位置处。确保正时标记2和12对齐。

   注意：如果刻度尺从水平位置处移动：重新设定刻度尺并重复张紧步骤。

14.拧紧平衡轴皮带张紧轮螺母9到23 Nm。

15.按照拆卸的相反顺序安装部件。
