Coupe 2.0 16V/Turbo

车      型：Coupe 2.0 16V；Coupe2.0 16V Turbo；Tipo 2.0 16V

年      款：1993-2001

发动机代码：836 A3.000，175 A1.000

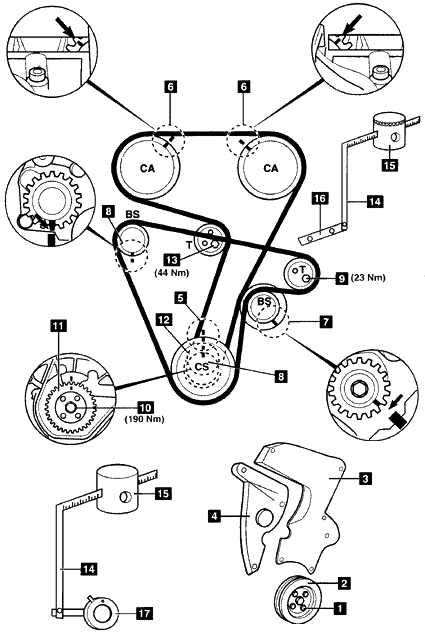

拆卸

1.升起并支撑住汽车的前部。

2.拆卸：

• 右侧前轮
• 右侧内翼子板
• 冷却液膨胀箱
• 辅助传动皮带
• 曲轴皮带轮螺栓1
• 曲轴皮带轮2
• 水泵皮带轮
• 火花塞引线盖
• 冷却液管支架

3.断开发动机稳定杆。

4.拆下正时皮带盖3和4。

5.顺时针方向转动曲轴到1号气缸的上死点位置。确保曲轴链轮正时标记5对齐。

6.检查凸轮轴链轮的后部上的正时标记6是否对齐。

7.确保平衡轴链轮上的正时标记7和8对齐。

8.拆下离合器壳盖板。装配飞轮锁紧工具。工具号为1860771000。

9.松开平衡轴皮带张紧轮螺母9。 拆下平衡轴皮带。

10.拆下曲轴链轮螺栓10。

   注意：曲轴链轮螺栓为左旋螺纹。

11.拆下平衡轴皮带链轮11。

12.确保曲轴链轮正时标记12对齐。

13.松开正时皮带张紧轮螺母13。拆下正时皮带。

   注意：如果皮带被重新使用，则用粉笔在皮带上记下旋转的方向。

安装

2.从曲轴链轮处开始，逆时针方向装配正时皮带。确保皮带在链轮之间张紧。

3.装配张紧工具14和16到张紧轮上。工具号1860745100/200。

4.刻度尺水平设定平衡重在100毫米标记15处。

5.拆下飞轮锁死工具。安装传动带到曲轴链轮上。工具号1860768000。

6.顺时针方向转动曲轴两圈到1号气缸的上死点位置。使用的工具号为1860768000。

确保正时标记12和6对齐。

  注意：如果刻度尺从水平位置处移动：重新设定刻度尺并重复张紧步骤。

7.拧紧张紧轮螺母13到44 Nm。拆下张紧工具。

8.安装飞轮锁死工具。从曲轴链轮上拆下传动带。

9.安装平衡轴皮带链轮11。

10.安装螺栓10。拧紧力矩：190Nm。

11.确保曲轴在1号气缸的上死点位置5。确保平衡轴链轮上的正时标记7和8对齐。

12.安装平衡轴皮带。

13.安装张紧工具14和17到张紧轮上。工具号1860745100/400。

14.刻度尺水平设定平衡重到205毫米标记15。

15.拆下飞轮锁死工具。按顺时针方向转动曲轴两圈到1号气缸的上死点

   位置。

16.确保所有的正时标记5，6，7和8相对齐。

   注意：如果刻度尺从水平位置处移动：重新设定刻度尺并重复张紧步骤。

17.拧紧平衡轴皮带张紧轮螺母9到23 Nm。

18.拆下张紧工具。

19.按照拆卸的相反顺序安装部件。

22.拧紧曲轴皮带轮螺栓1到25 Nm。
