进口汽车>>正时皮带拆装及正时图>>菲亚特 |
Brava/Bravo 1.8 16V |
|
FIAT

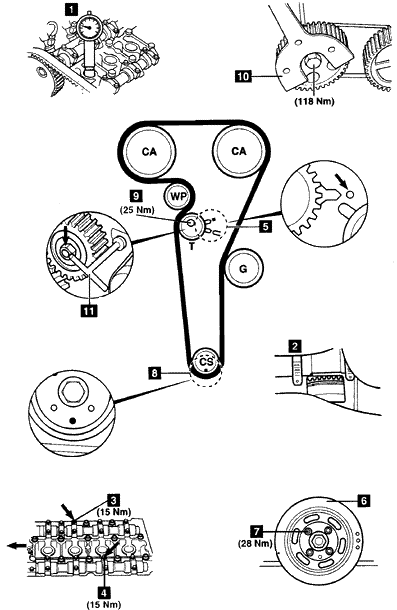

车 型: Brava 1.8 16V;Bravo 1.8 16V 年 款: 1995-2001 发动机代码:182 A2.000 拆卸 1.举升并支撑住汽车的前部。 2.拆下:
3.逆时针方向转动辅助传动皮带张紧轮以释放皮带张紧力。拆下辅助传动皮带。 4.拆下:
5.安装指示表和转接器到1号气缸上,见1。工具号为1895879000。 6.转动曲轴到1号气缸的上死点。使用指示表和飞轮正时标记2。 7.确保两个凸轮轴都在1号气缸的上死点位置。如果不在:顺时针转动曲轴一圈。 8.从每一个凸轮轴上拆下第三个轴承盖3和4。 注意:拆卸前标记轴承盖位置以便于安装。 9.安装锁紧工具以代替轴承盖。工具号为1860875000。 注意:确保锁紧工具分别与各自凸轮侧面对齐以防止损坏。 10.安装飞轮锁死工具。工具号为1860898000。 11.拆下:
12.确保曲轴上的销子正中对齐曲轴箱的6点钟位置8。 13.松开张紧轮螺母9。释放皮带张紧力。 14.拆下正时皮带。 安装 1.确保曲轴在1号气缸的上死点位置1和2。2.确保飞轮锁紧工具被正确地安装。 3.确保锁死工具正确地安装在凸轮轴上。 4.使用工具10固定凸轮轴链轮。工具号为1860831000。松开螺栓。 5.按照下列顺序安装正时皮带:
6.安装锁紧工具11到与张紧轮相邻的孔中。工具号1860845000。松开螺栓。 7.转动张紧工具使张紧皮带拉伸到最大。拧紧张紧轮螺母9。 8.固定住凸轮轴链轮。工具号为1860831000。拧紧每一个螺栓到118Nm。 9.从凸轮轴上拆下锁紧工具。 10.安装轴承盖到正确的位置上。拧紧螺栓3和4到15Nm. 11.拆下:
12.顺时针转动曲轴两圈到1号气缸的上死点位置。确保飞轮正时标记2对齐。 13.安装张紧工具11。工具号为1860845000。松开张紧轮螺母9。将指示器和壳体上的标记相对齐,见5。 14.拧紧张紧轮螺母9到25Nm。 15.按照与拆卸相反的顺序安装部件。 16.拧紧曲轴链轮螺栓7到28Nm。 |
|
|
