进口汽车>>正时皮带拆装及正时图>>菲亚特 |
Bravo 2.0 20V |
|
FIAT
车 型: Bravo 2.0 20V;Marea Weekend 2.0 20V;Coupe 2.0 20V;Coupe 2.0 20V Turbo 年 款: 1994-2001 发动机代码:182 A1.000,175 A3.000 拆卸 注意:发动机还装在车上时不能更换正时皮带。 1.举升并支撑住汽车的前部。 2.拆下发动机前罩板。 3.排出冷却液。 4.断开软管、配线和发动机辅助设备。 5.从底盘上拆下发动机。 注意:从汽车下方拆下发动机。 6.将发动机放在适当的试验台或托架上。 7.拆下:

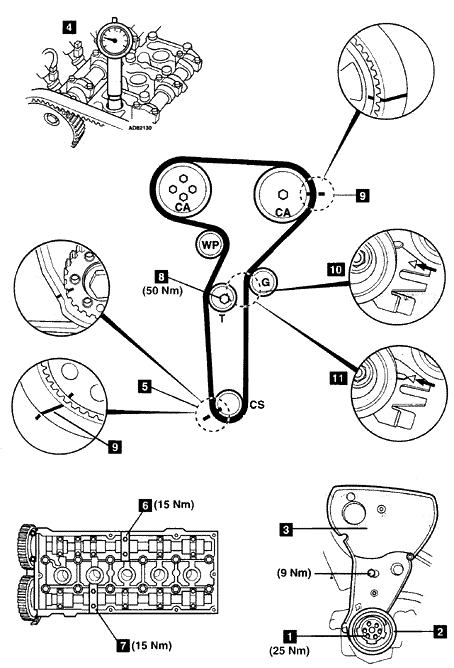

8.将指示表和转接器安装到1号气缸上。见4。工具号为1895879000。 9.顺时针旋转曲轴到1号气缸的上止点处。确保曲轴正时标记5对齐。 10.确保两个凸轮轴均在1号气缸上止点。如果不是:顺时针旋转曲轴一圈。 11.从进气凸轮轴6上拆下第三个轴承盖。 12.从排气凸轮轴7上拆下第二个轴承盖。 注意:为了便于识别,在拆卸前标记轴承盖位置。 13.安装锁死工具6和7来代替轴承盖。。工具号为1860892000。 注意:锁死工具都标有“A”(进气侧)和“S”(排气侧)。确保锁死工具与相应的凸轮轮廓对齐,以防损坏。 14.松开张紧轮螺母8。释放皮带上的张力。 15.拆下正时皮带。 安装 1.确保曲轴在1号气缸的上死点位置。使用指示表4。确保正时标记5对齐。2.确保锁紧工具在凸轮轴6和7上正确地安装。 3.按照以下顺序安装正时皮带:
注意:确保链轮和皮带轮之间的皮带是张紧的。确保皮带上的正时标记与曲轴链轮和排气凸轮轴链轮上的正时标记对齐。见9。注意皮带上转动标记的方向。 4.推压张紧轮支架上的凸耳直到指针在最大设定位置10。使用合适的推杆。 5.拧紧张紧轮螺母8到50Nm。 6.从凸轮轴上拆下锁死工具6和7。在正确位置安装轴承盖。拧紧螺栓到15Nm。 7.顺时针转动曲轴两圈到1号气缸的上止点位置。确保正时标记5对齐。确保皮带上的正时标记与链轮上的正时标记对齐。参见9。 8.使用合适的推杆在凸耳处固定住凸轮轴链轮。松开张紧轮螺母8。 9.使指针与标记对齐,见11。使用合适的推杆。拧紧张紧轮螺母8到50Nm。 10.安装正时皮带罩。拧紧螺栓到9Nm。 11.安装曲轴带轮。拧紧螺栓到25Nm。 12.按照与拆卸相反的顺序安装零件。 13.将发动机装到底盘上。重新连接软管、配线和发动机辅助设备。 14.重新加注冷却系统并对系统放气。 |
|
|
