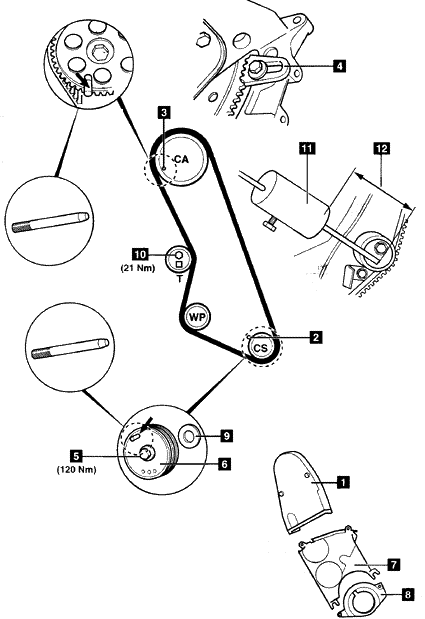

车 型:Ulysse 1.8 ;Ulysse 2.0/Turbo;Ducato 2.0 年 款:1994-2000 发动机代码:LFW,RFU,RGX,RFW 拆卸 1.举升并支撑住汽车的前部。 2.拆下:
3.顺时针转动曲轴,直到10毫米正时销能够插入凸轮轴链轮3,并且8毫米正时销能够插入曲轴链轮2。 4.拆下离合器壳盖板。锁住飞轮4。使用的工具号为1860161000。 5.拆下:
6.松开张紧轮螺栓10。从皮带上移开张紧轮。轻轻地拧紧螺栓。 7.拆下正时皮带。 安装 1.暂时安装曲轴皮带轮和正时销6和2。确保正时销安装正确。2.确保正时销位于凸轮轴链轮3中。 3.拆下曲轴皮带轮6和正时销2。 4.按照下列顺序安装正时皮带:
注意:确保链轮之间无张紧轮侧的皮带也要拉紧。 5.松开张紧轮螺栓10。逆时针方向用力转动张紧轮以稍稍拉紧皮带。轻轻地拧紧螺栓。 6.安装:
7.拆下:
8.顺时针方向转动曲轴两圈以调整皮带。 9.确保正时销能够被插入2和3。 10.安装张紧工具11到张紧轮。工具号1860755000。设定重物的位置12。 Ulysse:18毫米。Ducato:30毫米。 11.松开张紧轮螺栓10。 12.拆下正时销2和3。 13.顺时针方向慢慢地转动曲轴两圈。确保正时销2和3能够被插入。 14.拧紧张紧轮螺栓10到21Nm。 15.拆下:
16.拆下:
17.按照与拆卸相反的顺序安装部件。 16.拧紧曲轴链轮螺栓5到120Nm。 |
|
|
