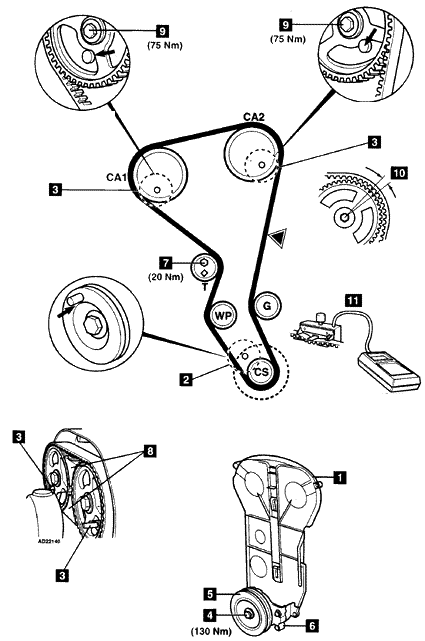

车 型: Ulysse 2.0 16V 年 款: 1998-2001 发动机代码:RFV 拆卸 1.举升并支撑住汽车的前部。 2.拆下:
3.支撑住发动机。 4.拆下:
5.顺时针方向转动曲轴到设定位置。 6.插入8毫米销子到曲轴皮带轮2中。 7.插入6毫米销子到凸轮轴链轮3中。 8.锁住飞轮。工具号为1860766000。 9.拆下:
10.松开张紧轮螺栓7。从皮带上移开张紧轮。轻轻地拧紧螺栓。 11.拆下正时皮带。 安装 1.安装锁紧工具8到凸轮轴链轮上。工具号为1870723000。 2.松开凸轮轴链轮螺栓9。 3.拆下凸轮轴锁紧工具8。 4.确保正时销正确定位于凸轮轴链轮3中。 5.安装正时皮带到曲轴链轮上。 注意:观察皮带上的转动标记的方向。 6.安装:
7.确保飞轮锁紧工具正确安装。 8.拧紧曲轴螺栓4到130Nm。使用Loctite胶或类似物。 9.拆下飞轮锁紧工具。 10.插入正时销到曲轴皮带轮2中。 11.顺时针方向转动凸轮轴链轮一整圈。 12.逆时针方向安装正时皮带。确保链轮之间的皮带是张紧的。 13.把皮带放到凸轮轴链轮的齿上。逆时针方向轻轻地转动链轮来啮合皮带齿。 注意:链轮的角度变化不能超过一个齿的范围10。 14.将张力计放在皮带的▼处。工具为SEEM C.Tronic G2 105.5。见11。 15.松开张紧轮螺栓7。逆时针方向转动张紧轮直到张力计显示45个 SEEM单位。 16.拧紧张紧轮螺栓7到20 Nm。 17.安装锁紧工具8到凸轮轴链轮。 18.拧紧凸轮轴链轮螺栓9到75 Nm。 19.拆下:
20.顺时针方向转动曲轴两圈到设定位置。 21.安装锁紧工具8到凸轮轴链轮。 22.松开凸轮轴链轮螺栓9。 23.将正时销3插入凸轮轴链轮中。 24.拆下凸轮轴锁紧工具8。 25.确保曲轴皮带轮正时销2能够被轻松地插入。如果不是这样:请重复安装和张紧步骤。 26.松开张紧轮螺栓7。 27.将张力计11压在皮带的▼处。 28.逆时针方向转动张紧轮直到张力计显示26个 SEEM单位。 29.拧紧张紧轮螺栓7到20Nm。 30.安装锁紧工具8到凸轮轴链轮上。 31.拧紧凸轮轴链轮螺栓9到75Nm。 32.拆下:
33.顺时针方向转动曲轴两圈到设定位置。 34.确保正时销2和3能被轻松插入。 35.按拆卸的相反顺序安装部件。 |
|
|
