Fiorino 1.4/1.6

车    型：  Fiorino 1.4/1.6

年    款：  1994-2001

发动机代码：146 C6.000，149 C5.000

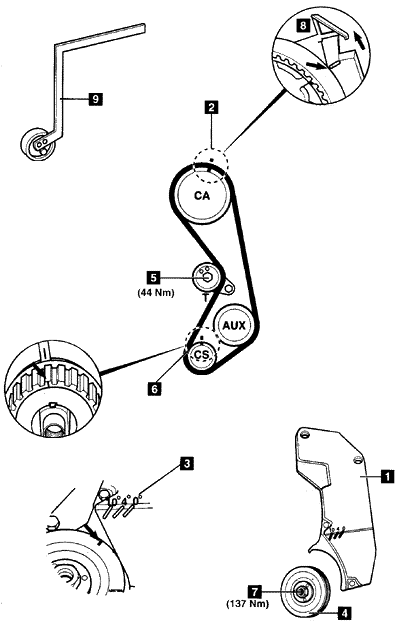

拆卸

1.拆下：

• 辅助传动皮带
• 正时皮带盖

2.向上滑动销子到锁紧位置8。

3.转动曲轴到1号气缸的上死点位置3。

4.凸轮轴正时标记应与销子上的槽孔对齐。

5.拆下：

• 曲轴皮带轮螺母7
• 曲轴皮带轮4

6.确保曲轴正时标记6对齐。

7.松开张紧轮螺母5。

8.拆下正时皮带。

安装

注意：不要重新安装旧皮带。

1.确保正时标记2和6对齐。

2.安装正时皮带。确保链轮之间的皮带是张紧的。

3.安装张紧工具定位销9到张紧轮孔5中。

4.安装曲轴皮带轮4。拧紧螺母到137Nm。

5.顺时针转动曲轴两圈到1号气缸的上死点位置。

注意：如果刻度尺从水平位置处移动：重新设定刻度尺并重复张紧步骤。

6.拧紧张紧轮螺母5到44Nm。

7.按拆卸的相反顺序安装部件。
