Accent 1.5 16V

车      型：Accent 1.5 16V

年      款：1996-2001

发动机代码：G4K

拆卸

1.支撑住发动机。

2.拆下：

• 辅助驱动皮带
• 水泵皮带轮

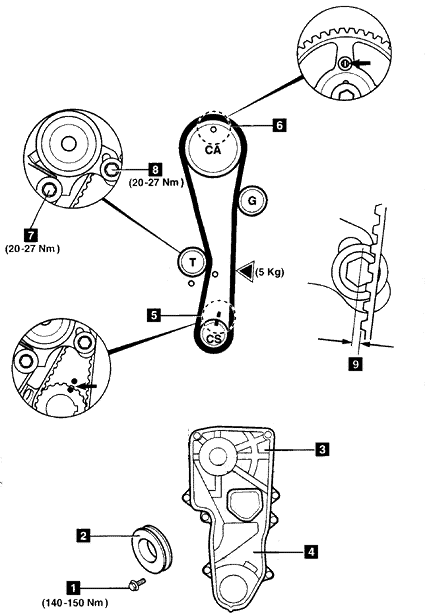

• 曲轴皮带轮螺栓1
• 曲轴皮带轮2
• 上正时皮带盖3
• 下正时皮带盖4

3.顺时针方向转动曲轴直到曲轴链轮正时标记5对齐。

4.确保凸轮轴链轮的小孔与气缸盖上的正时标记对齐（6）。

5.松开张紧器螺栓7。

6.松开张紧器螺栓8。

7.从皮带上移开张紧器。轻轻地拧紧张紧器螺栓8。

8.拆下正时皮带。

  注意：如果皮带被重复使用，用粉笔标记皮带的转动方向。

安装

 注意：观察皮带上的转动标记的方向。

1.确保曲轴链轮正时标记对齐，见5。

2.确保凸轮轴链轮的小孔和气缸盖上的正时标记对齐，见6。

3.按照下列顺序安装正时皮带：

• 曲轴链轮
• 导轮
• 凸轮轴链轮
• 张紧轮

4.确保链轮之间无张紧轮侧的皮带张紧。

5.松开张紧器螺栓8。

6.使张紧器工作。

7.拧紧张紧器螺栓8。

8.拧紧张紧器螺栓7。

9.顺时针方向转动曲轴一圈。

10.确保曲轴链轮正时标记对齐，见5。

11.松开张紧器螺栓7。

12.松开张紧器螺栓8。

13.使张紧器工作。

14.拧紧张紧器螺栓8。拧紧力矩：20-27Nm。

15.拧紧张紧器螺栓7。拧紧力矩：20-27Nm。

16.用手指用力压（5千克）皮带的▼处。

17.皮带挠度应该是张紧器螺栓头宽度的1/4，见9。

18.按拆卸的相反顺序安装部件。

19.拧紧曲轴皮带轮中间螺栓1。拧紧力矩：140-150Nm。
