Sonata 2.0 16V |
|
|
| HYUNDAI
车 型：Lantra 1.6/1.8 16V；Sonata 2.0 16V 年 款：1992-1998 发动机代码：G4-N、G4-P、G4-R(93年1月以后车型) 拆卸 注意：记录正时皮带盖螺栓的不同长度。 1.支撑住发动机。 2.拆卸：

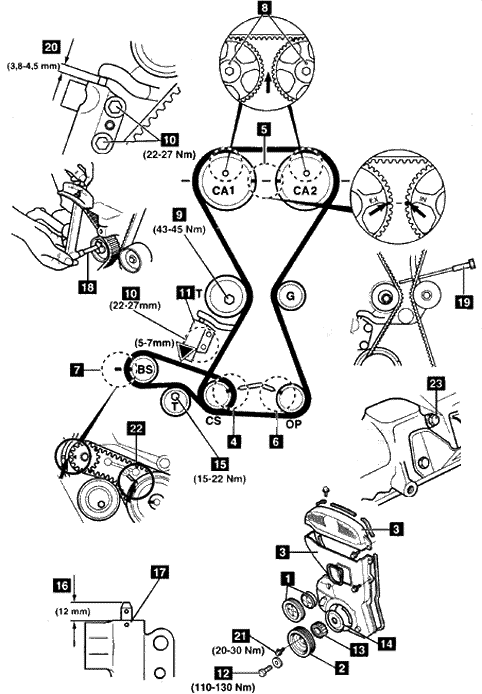

3.转动曲轴到1号气缸的上止点。确保曲轴链轮、凸轮轴链轮、机油泵链轮和平衡轴链轮正时标记4、5、6、7对齐。 注意：凸轮轴链轮上的定位销8应面朝上。 4.拧松张紧器螺栓9。将张紧器移离皮带并稍稍拧紧螺栓。 5.拆卸：
6.拧松平衡轴皮带张紧器螺栓15。将张紧器移离皮带并稍稍拧紧螺栓。 7.拆下平衡轴正时皮带。 安装 1.确保正时标记5、6、7、22对齐。 注意：凸轮轴链轮上的正时标记应与上气缸盖表面对齐-5。排气链轮标记在凹槽上，但进气链轮标记在齿上。 注意：为检查机油泵链轮是否正确定位：从气缸体拆下塞子23。在孔内插入一个8mm十字螺丝刀。确保螺丝刀从气缸体表面插入60mm。如果螺丝刀只能插入20mm：转动机油泵链轮360°。再次插入螺丝刀。 2.从曲轴链轮起，按逆时针方向装配平衡轴。确保无张紧轮侧链轮之间皮带是张紧的。 3.拧松平衡轴皮带张紧器螺栓15。顺时针转动张紧器以张紧皮带。拧紧螺栓到15-22牛顿米。 4.用手压皮带▼处。皮带应挠曲5-7mm。 5.如果不是：重复操作2-5。 6.安装：
7.将曲轴中心螺栓12拧紧至110-130牛顿米。 注意：确保曲轴链轮导向垫圈装配正确。装配以前用油涂抹曲轴螺栓螺纹和表面。 8.检查张紧器体11是否泄漏或损坏。如有必要，进行更换。 9.检查推杆突出部分16是否为12mm。如果不是：更换自动张紧装置。 10.慢慢将推杆压入张紧器体11，直到孔对齐。应感觉到有阻力。 注意：在张紧器体下放置平垫圈，以免损坏张紧器体端部螺塞。 11.用合适的销子穿过张紧器体内的孔来固定推杆17。 12.将自动张紧装置安装到气缸体。拧紧螺栓到22-27牛顿米。 13.从张紧轮开始，按逆时针方向装配正时皮带。 14.拧松张紧轮螺栓9。顺时针转动张紧轮以暂时张紧皮带，拧紧螺栓到43-45牛顿米。 15.逆时针慢慢转动曲轴1/4圈。 16.顺时针转动曲轴直到正时标记4、5、6、7对齐。 17.拧松张紧轮螺栓9。将工具18装配到张紧轮。工具号09244-28100。 18.对张紧轮施加2.6-2.8牛顿米的顺时针扭矩。拧紧螺栓到43-45牛顿米。 19.在正时皮带后壳插入专用工具19。工具号09244-28100。 20.拧入工具，直到它接触到张紧臂。 21.继续拧入工具，直到销子能从自动张紧装置17上拆下。 22.拆下专用工具19。工具号09244-28000。 23.按旋转方向慢慢转动曲轴两圈，直到正时标记4、5、6、7对齐。等待15分钟。 24.检查推杆伸出长度20是否为3.8-4.5mm。 25.如果不是：重复操作10-24。 26.按与拆卸相反的顺序安装部件。 17.拧紧曲轴皮带轮螺栓21。拧紧力矩：20-30牛顿米。 |
|
|
|
|
|
|
