S-Coupe 1.5 MVI/MVTI

车    型：S Coupe 1.5 Mvi；S Coupe 1.5 MVTi

年    款：1992-1995

发动机代码：G4-E

拆卸

1.支撑住发动机。

2.拆卸：

• 右发动机支座
• 辅助传动皮带
• 水泵皮带轮
• 曲轴减振器

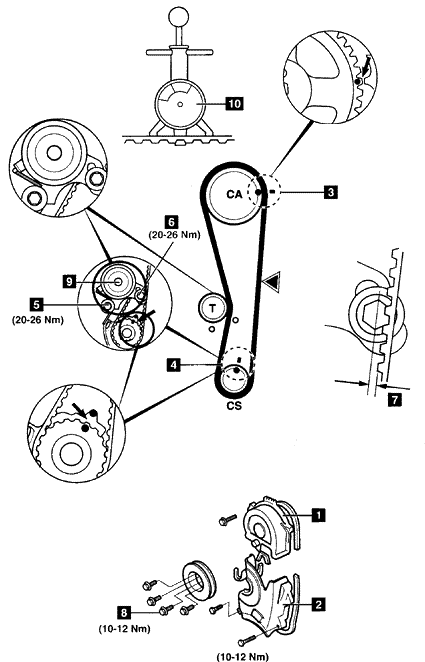

• 正时皮带上盖1
• 正时皮带下盖2

3.转动曲轴到1号气缸的上止点。确保正时标记3、4对齐。

4.拧松张紧器螺栓5和6。将张紧器移离皮带并稍稍拧紧螺栓。

5.拆下正时皮带。

安装

1.确保正时标记3、4对齐。

2.从曲轴链轮开始，按逆时针方向装配正时皮带。确保链轮之间皮带是张紧的。

3.拧松张紧器螺栓5。

4.拧松张紧器螺栓6。

5.使张紧器9工作。

6.拧紧张紧器螺栓6。

7.拧紧张紧器螺栓5。

注意：注意拧紧顺序是否正确，否则皮带张力将不正确。

8.顺时针慢慢转动曲轴一圈。确保曲轴链轮正时标记4对齐。

9.拧松张紧器螺栓5。

10.拧松张紧器螺栓6。

11.使张紧器9工作。

12.拧紧张紧器螺栓6。

13.拧紧张紧器螺栓5。

14.在皮带▼处施加一个5千克的载荷。皮带挠度应为张紧器螺栓头宽度的1/4。见图中7。

注意：皮带张力也能用Burroughs(BT-33-73F)张力计10在▼处设定。逆时针转动曲轴1/4圈，直到张力计显示93-162牛顿(冷态)。

15.按与拆卸相反的顺序安装部件。

16.将曲轴减振器螺栓8拧紧至10-12牛顿米。
