Sonata 1.8/2.0/2.4 |
|
|
| HYUNDAI

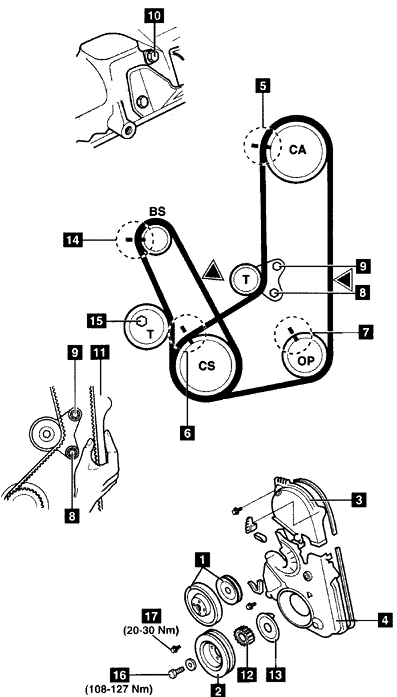

车 型：Sonata 1.8/2.0/2.4 年 款：1988-1996 发动机代码：G4M，G4-P，G4-S 拆卸 正时皮带 1.支撑住发动机。 2.拆卸：
3.顺时针转动曲轴，直到凸轮轴链轮、曲轴链轮和机油泵链轮正时标记5、6、7均对齐。 4.拧松张紧器螺母9和螺栓8。朝水泵移动张紧器。稍稍拧紧螺栓8。 5.拆下正时皮带。 平衡轴皮带 1.如前所述拆下正时皮带。 2.拆卸：
3.确保平衡轴链轮正时标记4对齐。 4.拆卸：
安装 正时皮带 1.确保正时标记5、6、7均已对齐。 注意：为检查机油泵链轮是否正确定位：从气缸体拆下塞子10。在孔内插入一个8mm十字螺丝刀。确保螺丝刀从气缸体表面插入60mm。如果螺丝刀只能插入20mm：转动机油泵链轮360°。再次插入螺丝刀。 2.从曲轴链轮起，按逆时针方向安装正时皮带。确保链轮之间无张紧轮侧的皮带是张紧的。 3.拧松张紧器螺栓8。 4.拧紧张紧器螺栓8。 5.拧紧张紧器螺母9。 6.顺时针转动曲轴一圈。确保曲轴正时标记6对齐。 7.如前所述拧松和拧紧张紧器螺母和螺栓。 8.用手压皮带▼处并将皮带推离张紧器。检查皮带背与正时皮带后盖边之间的是否为14mm。见图中11。 9.如果不是这样：重复张紧程序。 10.按与拆卸相反的顺序安装部件。 11.拧紧曲轴皮带轮螺栓17。拧紧力矩：20-30牛顿米。 平衡轴皮带 1.确保平衡轴链轮正时标记14对齐。 2.装配平衡轴皮带张紧器和皮带。 3.顺时针将皮带推向张紧器。拧紧螺栓15。 4.用手压平衡轴皮带▼处。皮带应当挠曲5-7mm。 5.如果不是：重复张紧程序。 6.安装：
7.将曲轴螺栓16拧紧至108-127牛顿米。 |
|
|
|
|
|
|
