H100 2.5 D/TD

车    型：H100 2.5D

年    款：1993-2001

发动机代码：D4B、D4BA

拆卸

正时皮带

1.拆卸：

• 粘液驱动风扇壳
• 粘液驱动风扇
• 辅助传动皮带
• 水泵皮带轮
• 正时皮带上盖1

2. 使用工具09231-43000固定住曲轴皮带轮。

3.拆卸：

• 曲轴皮带轮螺栓2
• 曲轴皮带轮3
• 正时皮带下盖4

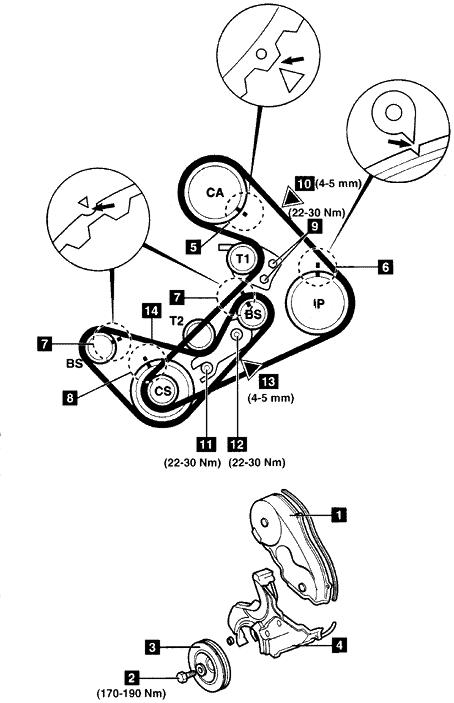

4.顺时针转动曲轴到1号气缸的上止点。确保正时标记5、6、7、8均已对齐。

5.拧松张紧器螺栓9。将张紧器移离皮带。稍稍拧紧螺栓。

6.拆下正时皮带。

平衡轴皮带

1.如前所述拆下正时皮带。

2.确保正时标记7、8均已对齐。

3.拧松螺母11和螺栓12。

4.朝水泵移动张紧器(T2)并拧紧螺母11。

5.拆下平衡轴皮带。

安装

正时皮带

1.确保正时标记5、6、7、8均已对齐。

2.装配正时皮带，确保无张紧轮侧皮带是张紧的。

3.拧松张紧器螺栓9。使张紧器工作。

4.顺时针转动曲轴，直到凸轮轴链轮正时标记5向前移动两齿。

5.拧紧张紧器上部螺栓。拧紧力矩：22-30牛顿米。

6.拧紧张紧器下部螺栓。拧紧力矩：22-30牛顿米。

注意：注意正确的拧紧顺序，否则皮带张力将不正确。

7.逆时针转动曲轴直到正时标记5、6、7、8均已对齐。

8.用手指压正时皮带▼标记10处。皮带应当挠曲4-5mm。

9.按与拆卸相反的顺序安装部件。

10.拧紧曲轴皮带轮螺栓2。拧紧力矩：170-190牛顿米。

平衡轴皮带

1.确保正时标记7、8均已对齐。

2.▼标记13处不松弛时将平衡轴皮带装配到链轮。

3.在皮带14处向下压几次。

4.拧松张紧器螺母11。使张紧器工作。

5.拧紧张紧器螺母11。拧紧力矩：22-30牛顿米。

6.拧紧张紧器螺栓12。拧紧力矩：22-30牛顿米。

注意：注意正确的拧紧顺序，否则皮带张力将不正确。

7.用手指压平衡轴皮带▼标记13处。皮带应当挠曲4-5mm。

8.如前所述装配正时皮带。
