Sephia 1.5/1.6 SOHC

车    型：Sephia 1.5/1.6；Mentor 1.5/1.6

年    款：1994-1999

发动机代码：B5,B6

拆卸

1.拆下：

• 辅助驱动皮带
• 水泵皮带轮1
• 曲轴皮带轮螺栓2
• 曲轴链轮导向垫圈3
• 曲轴皮带轮
• 曲轴皮带轮中心螺栓
• 曲轴皮带轮轮毂6
• 上正时皮带盖7
• 下正时皮带盖8

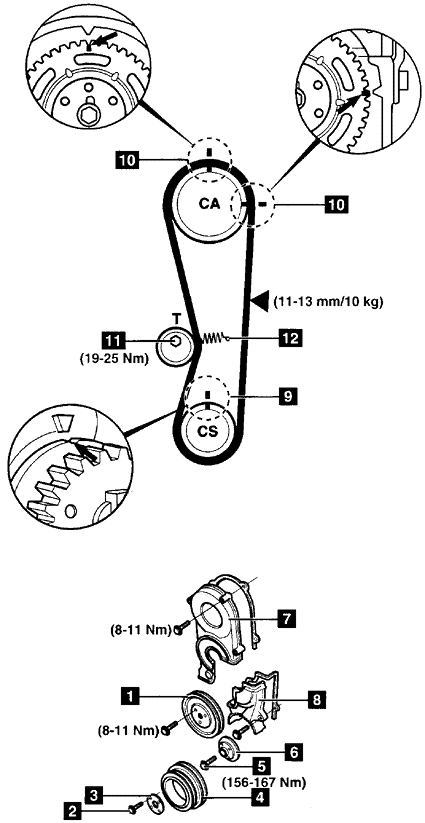

2.顺时针方向转动曲轴到1号气缸的上死点位置。确保正时标记9、10对齐。

3.松开张紧器螺栓11。断开张紧器弹簧12。

4.拆下正时皮带。

安装

1.确保正时标记9、10准确定位。

2.连接张紧器弹簧12。将张紧器向一边推以拉长弹簧。轻轻地拧紧螺栓11。

3.从曲轴链轮开始，逆时针方向安装正时皮带。

4.顺时针方向转动曲轴两圈。

5.确保正时标记9、10准确定位。使弹簧将张紧器拉离皮带。

6.将张紧器螺栓11拧紧至19-25Nm。确保只有弹簧张紧力施加到皮带上。

7.顺时针方向转动曲轴两圈。

8.确保正时标记9和10准确定位。

9.在皮带的▼处施加10千克的载荷。皮带挠度应该在11-13毫米之间。

10.如果挠度不符合规范，重复步骤3-9。

11.按拆卸的相反顺序安装部件。

12.拧紧曲轴皮带轮中心螺栓5。拧紧力矩：156-167Nm。
