进口汽车>>正时皮带拆装及正时图>>起亚 |
Mentor 1.5 DOHC |
|
KIA

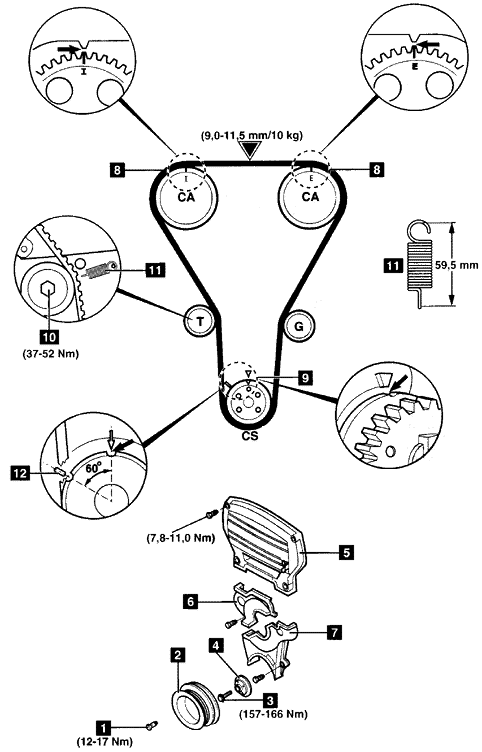

车 型:Mentor 1.5 DOHC;Sephia 1.5 DOHC 年 款:1996-2001 发动机代码:B5 DOHC 拆卸 1.举升并支撑汽车的前部。 2.拆下:
3.顺时针方向转动曲轴直到正时标记8、9正确定位。 4.松开张紧器螺栓10。 5.从皮带上移开张紧器。轻轻地拧紧螺栓。 6.拆下正时皮带。 注意:如果皮带被重新使用,用粉笔在皮带上标出转动方向。 安装 1.拆下张紧器弹簧11。 2.检查张紧器弹簧的自由长度是否为59.5毫米。如有必要,更换弹簧。 3.安装张紧器弹簧11。 4.确保正时标记8和9正确定位。 5.从曲轴链轮开始,逆时针方向安装正时皮带。确保链轮之间的皮带是紧的。 6.松开张紧器螺栓10。使张紧器工作。轻轻地拧紧螺栓。 7.顺时针方向转动曲轴两圈。确保正时标记8和9正确定位。 8.顺时针方向转动曲轴1又5/6圈直到曲轴链轮标记与张力设定标记12(上止点前60°)对齐。 9.松开张紧器螺栓10。使张紧器工作。将螺栓拧紧至37-52 Nm。 注意:皮带张力只能被设定在张紧力设定标记12处。 10.顺时针方向转动曲轴2又1/6圈,直到正时标记8和9准确定位。 11.在皮带的▼处施加10千克的载荷。皮带挠度应为9.0-11.5毫米。如果不是:重复张紧步骤。 12.按拆卸的相反顺序安装部件。 13.将曲轴螺栓3拧紧至157-166Nm。 14.将曲轴皮带轮螺栓1拧紧至12-17Nm。 |
|
|
