Sephia 2.0 SOHC

车    型：Sportage 2.0i

年    款：1995-2001

发动机代码：FE-SOHC

拆卸

1.拆下：

• 辅助驱动皮带
• 曲轴皮带轮螺栓1
• 曲轴皮带轮2
• 上正时皮带盖3
• 下正时皮带盖4

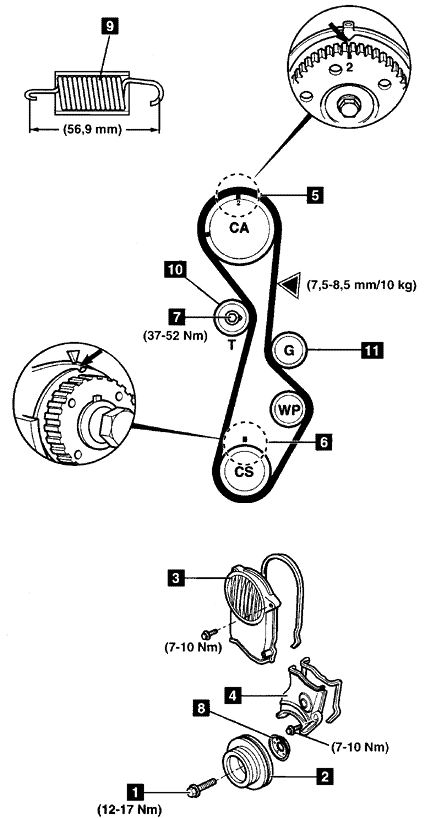

2.转动曲轴直到凸轮轴链轮的‘2’正时标记（见图中5）和曲轴正时标记6准确定位。

3.拆下曲轴链轮导向垫圈8。

4.松开张紧器螺栓7。从皮带上移开张紧器。轻轻地拧紧螺栓。

5.拆下正时皮带。

安装

1.检查张紧器弹簧的自由长度。如有必要，更换弹簧。

2.转动张紧轮10和导轮11。检查轴承是否粗糙和有噪声。如有必要，进行更换。

3.确保正时标记5和6准确定位。

注意：如果凸轮轴链轮被拆下，安装链轮时销钉插入到和‘2’标记相邻的小孔中。

4.从曲轴链轮开始，安装正时皮带。确保链轮之间的皮带是张紧的。

5.松开张紧器螺栓。顺时针方向转动曲轴两圈。将张紧器螺栓7拧紧至37-52Nm。

6.确保正时标记5和6准确定位。

7.在皮带的▼处施加10千克的载荷。

8.皮带挠度应为7.5-8.5毫米。

9.安装曲轴链轮导向垫圈8（凸起侧朝向皮带）。

10.按拆卸的相反顺序安装部件。

11.将曲轴皮带轮螺栓1拧紧至12-17 Nm。
