Sportage 2.0 16V

车    型：Sportage 2.0 16V

年    款：1995-2001

发动机代码：FE-DOHC

拆卸

1.排干冷却液。

2.拆下：

• 辅助驱动皮带
• 冷却风扇和支架
• 节温器壳1
• 曲轴皮带轮螺栓2
• 曲轴皮带轮
• 上正时皮带罩4
• 下正时皮带罩5

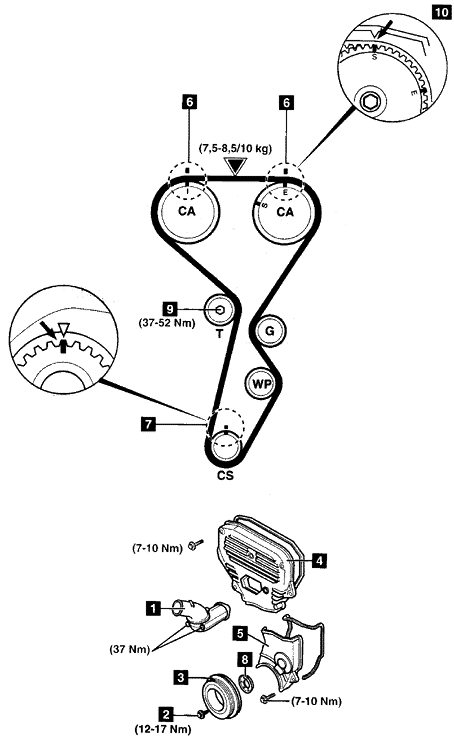

3.转动曲轴到1号气缸的上死点位置。确保正时标记6和7准确定位。

4.拆下曲轴链轮导向垫圈8。

5.松开张紧器螺栓9。

6.从皮带上移开张紧器。轻轻地拧紧螺栓9。

7.拆下正时皮带。

安装

1.确保正时标记6和7准确定位。

2.从曲轴链轮开始，逆时针方向安装正时皮带。确保链轮之间的皮带是张紧的。

3.松开张紧器螺栓9。顺时针方向转动曲轴两圈。确保正时标记6和7准确定位。

4.如果没有定位：重复安装和张紧步骤。

5.顺时针方向转动曲轴直到排气凸轮轴链轮上的‘S’标记和正时标记对齐（10）。

6.将张紧器螺栓9拧紧至37-52Nm。

7.在皮带的▼处施加10千克的载荷。皮带挠度应为7.5-8.5毫米。

8.按拆卸的相反顺序安装部件。

9.将曲轴皮带轮螺栓2拧紧至12-17 Nm。

10.重新加注冷却系统。
