Bluebird 1.6/1.8/2.0 |
|
NISSAN
车 型:Bluebird 1.6/1.8/2.0;Bluebird 1.8 Turbo 年 款:1982-1993 发动机代码:CA16,CA18,CA20S 拆卸 1.举升并支撑住汽车前部。 2.支撑住发动机。 3.拆下:

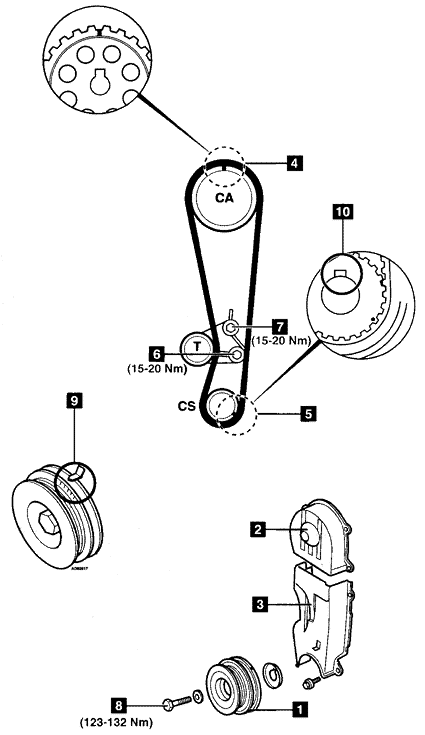

4.转动曲轴到1缸上止点(9)。 5.拆下:
6.确保正时标记4、5对齐。 7.松开张紧器螺栓6、7和弹簧。 8.拆下正时带。 安装 1.确保曲轴在1缸上止点。曲轴链轮键10和凸轮轴链轮标记4必须处于12点钟位置。 2.检查张紧轮是否平滑运转。 3.检查张紧器弹簧是否变形。 4.装配正时带。确保正时带上的白线与链轮上的冲压标记对齐(见图中4和5)。 注意:正时带上的箭头必须指向背离发动机方向。 5.轻轻地拧紧张紧器螺栓6和7。确保弹簧位置正确。 6.顺时针转动曲轴两圈。 7.拧紧张紧器螺栓6。拧紧力矩:15-20牛顿·米。 8.拧紧张紧器螺栓7。拧紧力矩:15-20牛顿·米。 注意:皮带张力将自动设定。 9.按与拆卸相反的顺序安装零件。 10.拧紧曲轴带轮螺栓8。拧紧力矩:123-132牛顿·米。 |
|
|
