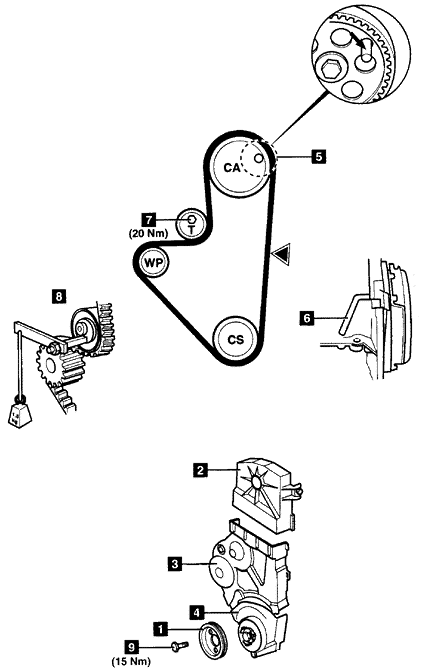

车 型:106 1.0/1.1/1.4;205 1.0/1.1/1.4;205 Rallye;309 1.1/1.4; 405 1.4 年 款:1987-1994 发动机代码:TU1/2/3/9 拆卸 1.举升并支撑住汽车前部。 2.拆下:
3.转动曲轴到上止点。 4.在凸轮轴链轮内插入正时销(见图中5)。 5.在飞轮内插入正时销6。 6.拧松张紧器螺母7。转动张紧器以松弛正时带张力。 7.拆下正时带。 安装 1.确保正时销5、6位置正确。 2.按下列顺序装配正时带:
注意:确保链轮之间正时带无张紧轮侧张紧。 3.确保张紧器螺母7未拧紧。将张紧工具No.9767.89(0132X)和配重装配到张紧轮上以预紧正时带,见图中8。 4.轻轻地拧紧张紧器螺母7。 5.拆下正时销(5和6)。顺时针转动曲轴两圈。 6.装配飞轮正时销6。 7.拧松张紧器螺母7。轻轻的压住正时带的▼处。 8.通过试着将正时销插入凸轮轴链轮内(见图中5)来检查凸轮轴是否已经有轻微转动。如果正时销不能完全插入,凸轮轴就已经充分转动。 9.拧紧张紧器螺母7。 10.拆下正时销(见图中5和6)。 11.顺时针转动曲轴两圈。装配飞轮正时销6。 12.渐渐地拧松张紧器螺母7。使张紧工具在配重的作用下移动以张紧正时带。将螺母拧紧至20牛顿·米。 13.拆下:
14.按与拆卸相反的顺序安装零件。 15.将曲轴带轮螺栓9拧紧到15牛顿·米。 |
|
|
