车      型：106 1.0/1.1/1.4/1.6；205 1.1/1.4；306 1.1/1.4/1.6；405 1.4；

            Partner 1.1/1.4

年      款：1993-2001

发动机代码：TU1/3/5/9

拆卸

1.举升并支撑住汽车前部。

2.拆下：

• 右前轮
• 发动机下部挡板(如果装有)
• 下部内翼子板
• 辅助驱动带
• 曲轴带轮1
• 上正时带罩2
• 中间正时带罩3
• 下正时带罩4

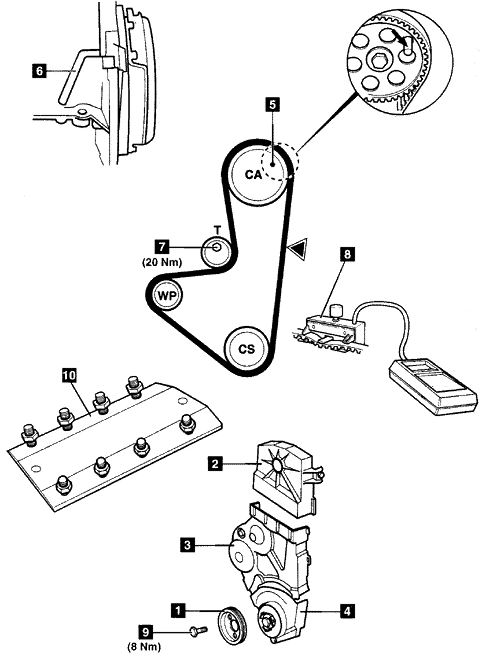

3.转动曲轴到安装位置。在凸轮轴链轮和飞轮中插入正时销5和6。

4.拧松张紧器螺母7以松弛皮带张力。轻轻地拧紧螺母。

5.拆下正时带。

安装

1.确保正时销5和6位置正确。

2.按下列顺序装配正时带：

• 曲轴链轮
• 凸轮轴链轮
• 水泵链轮
• 张紧轮

3.拧松张紧器螺母7。逆时针转动张紧器以张紧正时带。暂时拧紧螺母。

4.拆下正时销5和6。

5.在正时带的▼处安装张力计8。

6.拧松张紧器螺母7。

7.按照下面步骤张紧正时带：

1997年以前车型：

8.逆时针转动张紧器直到张力计显示“45 SEEM”单位。

9.将张紧器螺母7拧紧到20牛顿·米。

1997以后车型：

10.拆下气缸盖罩。

11.安装气门弹簧压缩工具10。工具号No.0132AE。

12.逆时针转动张紧器直到张力计显示“31 SEEM”单位。

13.将张紧器螺母7拧紧到20牛顿·米。

14.拆下气门弹簧压缩工具。

所有车型：

15.拆下张力计。

16.顺时针转动曲轴四圈到安装位置。

17.确保正时销5和6能被插入。

1997年以前车型：

18.等待1分钟以使正时带稳定。

19.用手用力压正时带的▼处。

20.在正时带的▼处安装张力计8。工具SEEM C.Tronic 105.5。

21.拧松张紧器螺母7。

22.逆时针转动张紧器以张紧正时带。新正时带：“40 SEEM”单位。旧正时带：“36 SEEM”单位。

23.将张紧器螺母7拧紧到20牛顿·米。

1997年以后车型：

24.安装气门弹簧压缩工具10。工具号No.0132AE。

25.在正时带的▼处安装张力计8。

26.张力计应该显示“29-33 SEEM”单位。

27.拆下气门弹簧压缩工具。

所有车型：

28.拆下张力计8。

1997年以前车型：

29.顺时针转动曲轴两圈。

30.确保飞轮正时销6能被插入。

31.在正时带的▼处安装张力计8。

32.检查张力计读数。新正时带：51±3 SEEM 单位。旧正时带：45±3 SEEM 单位。

所有车型：

33.按与拆卸相反的顺序安装零件。

34.将曲轴带轮螺栓9拧紧到8牛顿·米。
