405 1.6/1.9滑动张紧器 |
|
PEUGEOT
车 型:205 1.6/1.9;305 1.6/1.9;309 1.6/1.9;405 1.6/1.9 年 款:1984-1992 发动机代码:滑动张紧器 XU5-171B,180A,B1E,B6D;XU9-D2A/D,D6A,D6B 拆卸 1.拆下:

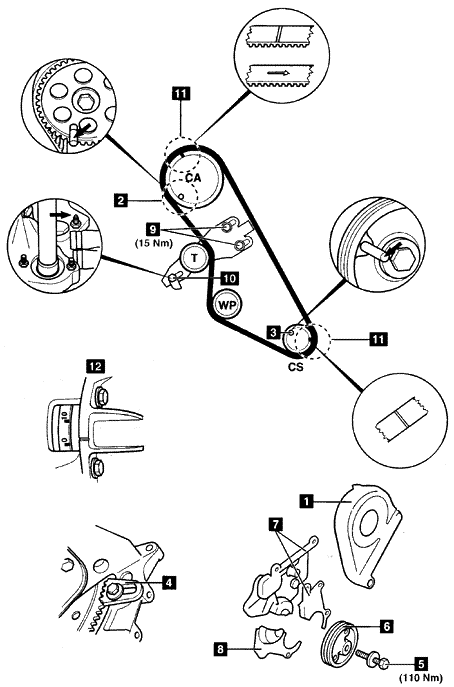

2.顺时针转动曲轴到安装位置。 3.将正时销插入凸轮轴链轮中,见图中2。 4.将正时销插入曲轴带轮中,见图中3。 注意:曲轴带轮在120度处有3个孔。确保将正时销插入正确的孔(10毫米直径)。 5.拆下离合器壳体下板。装配Facom D.86飞轮锁紧工具4。 6.拆下:
7.将正时销插入凸轮轴链轮中,见图中2。 8.拆下正时带罩7和8。 9.拧松张紧器螺母9。 10.拧松壳体后部的偏心锁紧螺母10,使偏心螺栓上6毫米的方螺母转动以压紧张紧器弹簧。 11.轻轻地拧紧偏心固定螺母10。 12.拆下正时带 和飞轮锁紧工具4。安装 1.暂时安装曲轴带轮6和正时销3。 2.确保图中2处凸轮轴链轮正时销安装好。 3.拆下:
4.按下列顺序安装正时带:
注意:确保链轮之间的正时带张紧。注意正时带上的转动方向标记。确保正时带上的标记与链轮上的标记对正,见11。 5.拧松偏心固定螺母10。 6.转动偏心固定螺母以使张紧器起作用。 7.拧紧偏心固定螺母10。拧紧力矩:15牛顿·米。 8.拧紧张紧器螺母9。拧紧力矩:15牛顿·米。 9.暂时安装曲轴辅助驱动带轮6。 10.从凸轮轴链轮上拆下正时销。 11.顺时针转动曲轴两圈至一缸的上止点处(利用飞轮正时标记,见12)。 12.拧松张紧器螺母,再拧紧至15牛顿·米。 13.转动曲轴至设定位置。确保正时销2和3能被容易地插入。 注意:如果正时销不能插入:重复安装操作。 14.拆下曲轴辅助驱动带轮6。 15.安装:
16.用合适的螺纹防松剂涂抹曲轴辅助驱动带轮螺栓的螺纹。 17.拧紧曲轴辅助驱动带轮螺栓5。拧紧力矩:110牛顿·米。 18.拆下飞轮锁紧工具4。 19.按与拆卸相反的顺序安装其余零件。 |
|
|
