进口汽车>>正时皮带拆装及正时图>>标致 |
406 2.0 16V |
|
PEUGEOT
车 型:206 2.0 16V;306 2.0 16V;406 2.0 16V 年 款:1998-2001 发动机代码:RFR(EW10J4) 拆卸 1.举升并支撑住车辆前部。 2.拆卸:

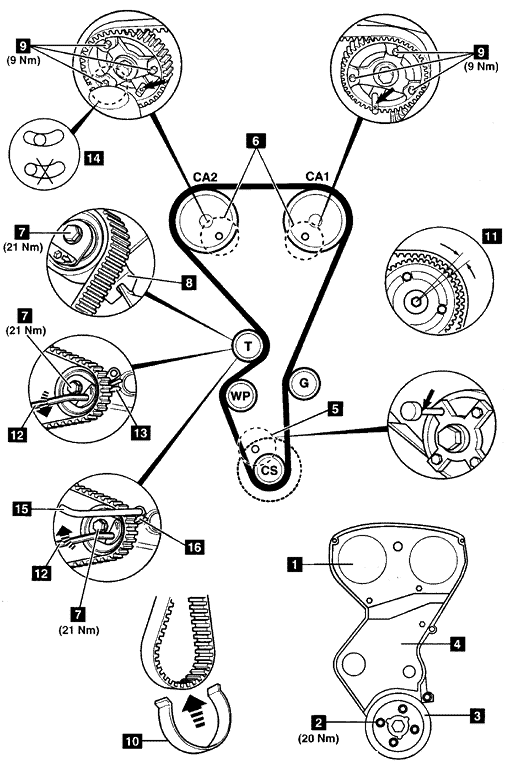

3.顺时针转动曲轴至设定位置。 4.插入正时销5到曲轴辅助驱动带轮毂中。工具号No.(-).0189-B。 5.插入正时销到凸轮轴链轮中。工具号No.(-).0189-A。 6.拧松张紧器螺栓7。 7.从气缸体肋上取下张紧轮托架8。 8.将张紧轮从正时带上拆下。 9.拆下正时带。 注意:正时带一旦被拆下,必须更换新的。 安装 1.确保正时销5和6安装好。 2.装配正时带到曲轴链轮上。 3.用固定夹子10把正时带固定到曲轴链轮上。工具号No.(-).0189-K。 4.拧松每个凸轮轴链轮的螺栓9。用手拧紧螺栓,然后拧松1/6圈。 5.在长圆孔处顺时针转动凸轮轴链轮到最大值。 注意:链轮转动的阻力应该较小。 6.逆时针方向装配正时带。确保正时带在链轮之间是张紧的。 7.把正时带放在凸轮轴链轮轮齿上。通过逆时针方向轻轻的转动链轮使正时带齿啮合。 注意:链轮11的角运动必须不能超过一个齿隙。 8.装配正时带到水泵链轮和张紧轮上。 9.装配张紧轮托架8到气缸体肋上。 10.用内六角扳手12逆时针方向转动张紧器直到皮带张紧至最大程度。检查指针13是否可见。 11.拧紧张紧器螺栓7。拧紧力矩:21牛顿·米。 12.确保每个凸轮轴链轮的螺栓不在长圆孔的端部 14。 13.如有必要,重复安装操作。 14.拧紧每个凸轮轴链轮的螺栓9。拧紧力矩:9牛顿·米。 15.拆卸:
16.顺时针转动曲轴六圈至设定位置。 注意:不要使曲轴逆时针转动。 17.将专用工具15插入张紧轮支架。工具号No.(-).01389-J。 18.保持张紧轮在适当位置。 19.拧松张紧器螺栓7。 20.使用内六角扳手12顺时针转动张紧器直到指针16接触工具。 21.拧紧张紧器螺栓7。拧紧力矩:21牛顿·米。 22.将正时销5插入曲轴辅助驱动带轮毂中。 23.稍微拧松每个凸轮轴链轮的螺栓9。 24.将正时销6插入凸轮轴链轮中。 注意:如果正时销不能插入,根据需要转动凸轮轴链轮法兰。 25.确保每个凸轮轴链轮的螺栓不在长圆孔的端部 14。 26.拧紧每个凸轮轴链轮的螺栓9。拧紧力矩:9牛顿·米。 27.拆下正时销5和6。 28.按与拆卸相反的顺序安装其余零件。 29.拧紧曲轴辅助驱动带轮螺栓2。拧紧力矩:20牛顿·米。 |
|
|
