406 1.8 16V |
|
PEUGEOT

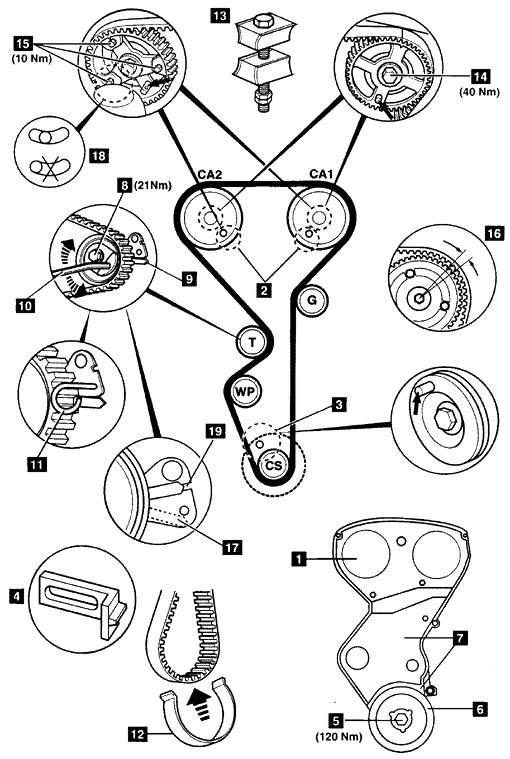

车 型:306 1.8 16V;406 1.8 16V 年 款:1999-2001 发动机代号:LFY(XU7JP4) 拆卸 警告:如果因正时销孔不正确对齐而导致曲轴皮带轮损坏,发动机将会被损坏。正时皮带应该在发动机处于上死点前90度时拆拆卸和安装。如有必要,换用新皮带轮。 1.举升并支撑住汽车的前部。 2.拆下:
3.支撑住发动机。 4.拆下:
5.顺时针转动曲轴到设定位置。插入正时销到凸轮轴链轮 2。工具号(-).0153-AB的 6.插入正时销到曲轴皮带轮 3。工具号(-).0153-G。 7.安装飞轮锁止工具 4。工具号(-).0134-AF。 8.拆下:
9.拧松张紧器螺栓8 。 10.使用内六角扳手 10,逆时针转动张紧器,直到指针 9处于孔的下面。 11.插入张紧器固定工具 11。工具号为(-).0153-AL 12.顺时针转动张紧器以释放皮带张力。 13.稍微拧紧张紧器螺栓 8。 14.拆下正时皮带。 警告:一旦正时皮带被拆下,它就必须换用新皮带。 安装 1.确保正时销 2的位置正确。 2.暂时安装曲轴皮带轮 6。 3.安装正时销 3。 4.确保飞轮锁止工具的位置正确 4。 5.拆下:
6.把正时皮带安装到曲轴链轮上。 7.使用固定夹把皮带固定到曲轴链轮 12。工具号为(-).0153-AK。 8.固定凸轮轴链轮。工具号为(-).0153-AJ 13。 9.拧松每个凸轮轴链轮的螺栓:
10.用手拧紧螺栓,然后拧松1/6圈。 11.拆下凸轮轴锁止工具 13。 12.在槽形孔内充分地顺时针转动凸轮轴链轮。 注意:链轮转动时应稍有阻力。 13.按照逆时针的方向安装正时皮带,确保皮带在链轮间被绷紧。 14.把皮带放置在凸轮轴链轮轮齿上,通过轻轻地逆时针转动链轮使皮带和链轮啮合。 注意:链轮转动角度绝对不能多于1个齿范围 16。 15.把正时皮带安装到水泵链轮和张紧器皮带轮上。 16.拆下:
17.安装正时皮带罩 7。 18.安装曲轴皮带轮 6。 19.在曲轴皮带轮螺栓的螺纹上涂上合适的螺纹防松剂。 20.拧紧曲轴皮带轮螺栓 5。拧紧力矩:120Nm。 21.插入正时销 3。 22.拆下飞轮锁止工具 4。 23.拆下:
24.拧松张紧器螺栓 8。 25.让张紧器工作。 26.使用内六角扳手 10,逆时针转动张紧器直到使皮带张紧到最大值。检查指针是否在位置 17。 27.拧紧张紧螺栓 8,拧紧力矩:21Nm。 28.检查凸轮轴链轮。类型2:3个螺栓固定 15。确保每个凸轮轴链轮螺栓没有开槽孔的末端位置 18。 29.如有必要,重复安装步骤。 30.使用(-).0153-AJ号工具 13保持凸轮轴链轮。 31.拧紧每个凸轮轴链轮的螺栓:
32.拆下:
33.顺时针转动曲轴4圈到调整位置。 注意:不要使曲轴逆时针转动。 34.插入正时销 2和3。 35.使用(-).0153-AJ号工具 13保持凸轮轴链轮。 36.拧松每个凸轮轴链轮的螺栓:
37.用手拧紧螺栓,然后拧松1/6圈。 38.拆下凸轮轴锁止工具 13。 39.使用内六角扳手 10,定位张紧器皮带轮。 40.拧松张紧器螺栓8。 41.使用内六角扳手 10,顺时针转动张紧器,直到指针和凹槽对齐 19。 42.拧张紧器螺栓 8,拧紧力矩:21Nm。 43.使用(-).0153-AJ号工具,保持凸轮轴链轮。 44.拧紧每个凸轮轴链轮的螺栓:
45.拆下:
46.顺时针转动曲轴2圈到设定位置。 47.安装正时销 3。 48.确保正时销 2能容易地插入链轮中。 49.确保张紧器指针与槽对齐 19。 50.如果没有对齐:重复安装和张紧步骤。 51.拆下正时销 3。 52.按照与拆卸相反的顺序安装部件。 |
|
|
