405 Mi16 2.0

车      型：306 2.0 16V；405 2.0 16V；605 2.0 16V

年      款：1993-1998

发动机代号：XU10J4（RFV/RFY/RFS）

拆卸

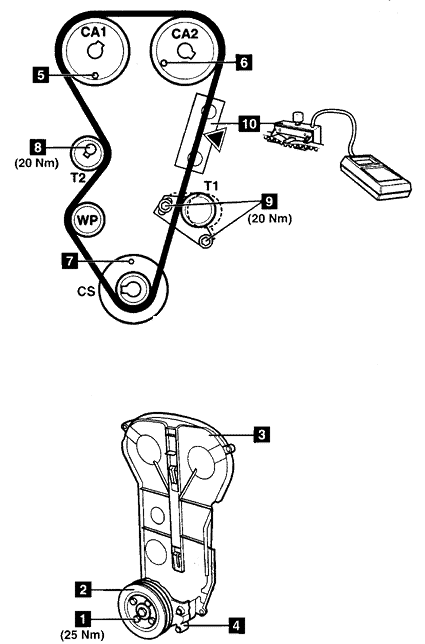

1.支撑住发动机。

2.拆下：

• 右侧车轮拱罩
• 发动机安装支座
• 曲轴皮带轮螺栓 1
• 曲轴皮带轮 2
• 正时皮带上罩 3
• 正时皮带下罩 4

3.顺时针转动曲轴到设定位置。

4.把正时销插入凸轮轴链轮 5和6。工具号是9767.94。

5.把正时销插入曲轴链轮 7。工具号是9766.98。

6.拧松张紧器螺栓 8和9。

7.拆下正时皮带。

安装

1.确保正时标记定位正确 5，6和7的位置是正确的。

2.按照下面的顺序安装正时皮带：

• 曲轴链轮
• 水泵链轮
• 张紧器皮带轮（T1）
• 张紧器皮带轮（T2）
• 凸轮轴链轮（CA2）（皮带不松弛）
• 凸轮轴链轮（CA1）

3.在每个张紧器处的皮带上用拇指施加压力以消除正时销的间隙。

4.在皮带的▼处 10连接张力计。

5.逆着皮带推张紧器（T1）。张紧皮带到45 SEEM单位。

6.释放皮带张力，使皮带张紧到22±2 SEEM单位。

7.拧紧张紧器螺栓 9到20Nm。

8.逆时针转动张紧器直到张力计显示32±2 SEEM单位。

9.拧紧张紧器螺栓 8到20Nm。

10.拆下所有的正时销 5，6和7。

11.顺时针转动曲轴2圈，在曲轴链轮插入正时销 7。

12.如果正时销不能轻易地插入凸轮轴链轮：重复步骤4-11中的操作。

13.拆下所有的正时销 5，6和7。

14.在皮带的▼处 10连接张力计。张力计应该显示53±2 SEEM单位。

15.按照与拆卸相反的顺序安装部件。
