406 2.0 16V

车      型：306 2.0 16V；406 2.0 16V

年      款：1995-1998

发动机代号：XU10J4R/S（RFV/R6E/RFS）

拆卸

警告：对306 GTi-16车型，依靠VIN（汽车识别码）的不同，存在正时皮带过早损坏的可能性。请联系经销商。

警告：如果因正时销孔不正确对齐而导致曲轴皮带轮损坏，发动机将会被损坏。正时皮带应该在发动机处于上死点前90度时拆下。如有必要，换用新皮带轮。

1.举升并支撑住汽车的前部。

2.拆下：

• 右前车轮
• 发动机下挡板(如果安装有)
• 右侧车轮拱形罩
• 辅助驱动皮带

3.重新定位：

• 配线保护套
• 蒸发排放（EVAP）活性炭罐净化阀

4.支撑住发动机。

5.拆下：

• 发动机支座

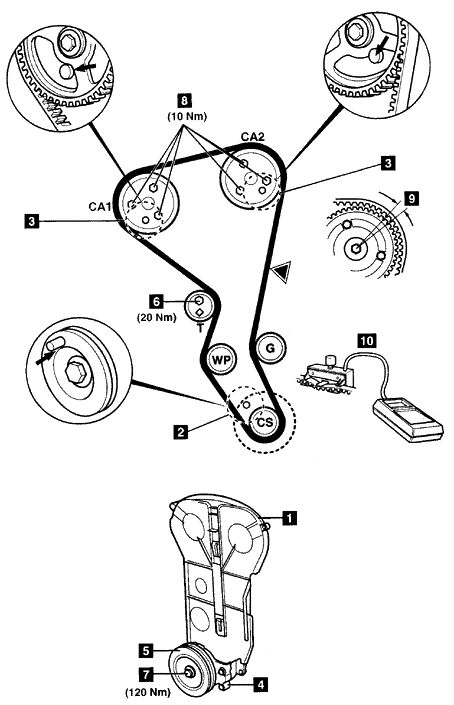

• 正时皮带上罩 1

6.顺时针转动曲轴到设定位置。

7.把正时销插入曲轴皮带轮 2。工具号为（-）.0153G。

8.把正时销插入凸轮轴链轮 3。工具号为（-）.0153AB。

9.使用工具号为0134Q的飞轮锁止工具，锁止飞轮。

10.拆下：

• 曲轴正时销 2
• 曲轴皮带轮螺栓 7
• 曲轴皮带轮 5

注意：可能需要一个拉出器来拆下曲轴皮带轮。

• 辅助驱动皮带张紧器
• 正时皮带下罩 4

11.拧松张紧器螺栓 6，移动张紧器远离皮带，稍微拧紧螺栓。

12.拆下正时皮带。

安装

1.确保正时销在凸轮轴链轮中位置正确 3。

2.把正时皮带安装到曲轴链轮上。

3.安装：

• 正时皮带下罩 4
• 曲轴皮带轮 5

4.在曲轴皮带轮螺栓的螺纹上涂上合适的螺纹防松剂。

5.拧紧曲轴皮带轮螺栓 7。拧紧力矩：120Nm。

6.插入曲轴正时销 2。

7.确保正时销在凸轮轴链轮中位置正确 3。

8.拧松每个凸轮轴链轮螺栓 8。用手把螺栓拧紧，然后再拧松1/6圈。

9.在槽形孔中顺时针方向充分转动凸轮轴链轮。

10.逆时针方向安装正时皮带，确保皮带在链轮间被拉紧。

11.把皮带放置在凸轮轴链轮轮齿上，通过稍微逆时针转动链轮使皮带齿和链轮啮合。

注意：链轮转动角度不能大于1个齿的范围 9。

12.在皮带的▼处连接张力计 10。工具号是SEEM C.Tronic 105.5 。

13.拧松张紧器螺栓 6。逆时针转动张紧器直到张力计显示45 SEEM单位。

14.阻止张紧器转动。拧紧张紧器螺栓 6。拧紧力矩：20Nm。

15.确保每个凸轮轴链轮的螺栓没有在槽孔的末端位置 8。

16.如果螺栓在槽形孔的末端，重复安装步骤。

17.拧紧每个凸轮轴链轮的螺栓 8。拧紧力矩：10Nm。

18.拆下：

• 张力计
• 正时销 2和3

19.顺时针转动曲轴2圈，插入曲轴正时销 2。

20.拧松每个凸轮轴链轮的螺栓 8。用手把螺栓拧紧，然后再拧松1/6圈。

21.把正时销插入凸轮轴链轮中 3。

注意：如果不能插入正时销，稍微转动凸轮轴。

22.在皮带的▼处连接张力计 10。

23.拧松张紧器螺栓 6。转动张紧器，直到张力计显示26 SEEM单位。

24.拧紧张紧器螺栓 6。拧紧力矩：20Nm。

25.拧紧每个凸轮轴链轮的螺栓 8。拧紧力矩：10Nm。

26.拆下：

• 张力计 10
• 正时销 2和3

27.按照下面的步骤检查皮带的张力。

28.重复步骤17-19的操作。

29.拧紧每个凸轮轴链轮的螺栓 8。拧紧力矩：10Nm。拆下正时销 2和3。

30.顺时针转动曲轴1/4圈。在皮带的▼处连接张力计。

31.张力计应该显示32-44 SEEM单位。

32.按照与拆卸相反的顺序安装部件。
