405 Mi16 1.9

车      型：309 GTi；16 405Mi 16

年      款：1987-1994

发动机代号：XU9J4

拆卸

1.拆下：

• 右前车轮拱形罩
• 辅助驱动皮带
• 交流发电机
• 空调压缩机（如果安装有），不要断开软管
• 曲轴皮带轮螺栓（4个） 1
• 曲轴皮带轮 2

2.支撑住发动机，拆下上发动机安装支座。

3.拆下：

• 正时皮带上罩 3
• 正时皮带下罩 4

4.顺时针转动曲轴到设定位置。

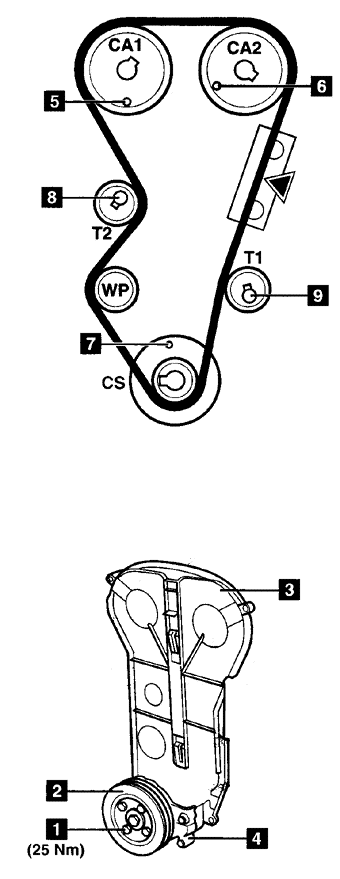

5.把工具号是9767.94的正时销插入凸轮轴链轮 5和6。

6.把工具号是9766.98的正时销插入曲轴链轮 7。

7.拧松张紧器螺母 8和9。

8.拆下正时皮带。

安装

1.确保正时销 5，6和7的位置是正确的。

2.按照下面的顺序安装正时皮带：

• 凸轮轴链轮（CA1）
• 凸轮轴链轮（CA2）
• 张紧器皮带轮（T1）
• 曲轴链轮
• 水泵链轮
• 张紧器皮带轮（T2）

注意：注意皮带上的转动方向标记。

3.在每个皮带的张紧器处施加拇指压力，以消除正时销的任何间隙。

4.在皮带的▼处连接张力计。工具号是9797.56/9797.70。

5.逆时针转动张紧器（T1），直到张力计显示：最大值19 SEEM单位（→1989）；最大值15 SEEM单位（1990→）。

注意：当张紧器皮带轮在最大张紧位置时，读数可以小于19。

6.拧紧张紧器螺母 9到23Nm。

7.逆时针转动张紧器（T2），直到张力计显示：21 SEEM单位（→1989）；25 SEEM单位（1990→）。

8.拧紧张紧器螺母 8到23Nm。

9.拆下：

• 正时销5，6和7
• 张力计

10.顺时针转动曲轴2圈，在曲轴链轮 7中插入正时销。

11.如果正时销不能容易地插入，重复安装步骤。

12.在皮带的▼处连接张力计。

13.张力计应该显示40-50 SEEM单位。

14.如果不是，重复张紧步骤。

15.拆下曲轴正时销 7。

16.按照与拆卸相反的顺序安装部件。

17.拧紧曲轴皮带轮螺栓 1到25Nm。
