406 2.0 Turbo

车      型：406 1.6；406 2.0 涡轮增压；806 2.0/涡轮增压

年      款：1995-2001

发动机代号：XU5JP(BFZ)

            XU10J2C/Z(RUF),XU10J2TE/Z(RGX),XU10J2CTE/L3(RGX)

拆卸

1.举升并支撑住汽车的前部。

2.拆下：

• 右前车轮
• 发动机下挡板（如果安装有）
• 右车轮拱形罩
• 辅助驱动皮带

3.406-重新布置：

• 燃油管
• 蒸发排放（EVAP）活性炭罐净化阀
• 歧管绝对压力（MAP）传感器

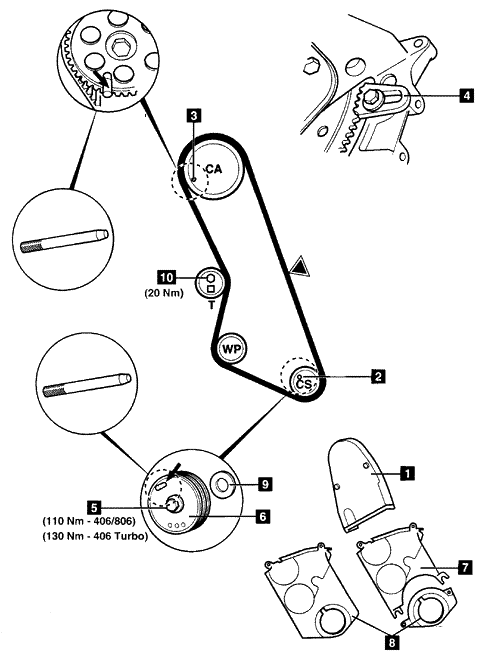

4.拆下正时皮带上罩 1。

5.顺时针转动曲轴到设定位置。

6.插入工具号是（-）.0153G的曲轴正时销 2。

7.把工具号是（-）.0132R的正时销插入到凸轮轴链轮 3中。

8.拆下离合器壳板。使用工具号是9765.54或（-）.0153A的工具锁止飞轮。

9.拆下：

• 正时销 2和3
• 曲轴皮带轮螺栓 5
• 曲轴皮带轮 6

注意：可能需要一个拉出器来拆下曲轴皮带轮。

• 辅助驱动皮带张紧器
• 正时皮带中心罩（如果安装有）7
• 正时皮带下罩 8
• 止推垫圈 9

10.把正时销插入凸轮轴链轮 3中。

11.拧松张紧器螺栓 10，移动张紧器使它远离皮带，稍微拧紧张紧器螺栓。

12.拆下正时皮带。

安装

1.暂时安装曲轴皮带轮和正时销 6和2。

2.确保正时销的位置 3是正确的。

3.拆下：

• 曲轴皮带轮6
• 曲轴正时销2

4.按照下面的顺序安装正时皮带：

• 凸轮轴链轮
• 曲轴链轮
• 水泵链轮
• 张紧器皮带

5.逆时针转动张紧器，使皮带稍微张紧，拧紧张紧器螺栓 10。

6.安装：

• 止推垫圈 9
• 曲轴皮带轮 6

7.暂时拧紧曲轴皮带轮螺栓 5。

8.在皮带的▼处连接张力计。工具号是 SEEM C.Tronic 105.5。

9.拧松张紧器螺栓 10，逆时针转动张紧器使皮带张紧。406/ 806涡轮增压发动机：16±2 SEEM单位；406 1.6： 30±2 SEEM单位。

10.拧紧张紧器螺栓 10到20Nm。

11.拆下：

• 张力计
• 正时销 3

12.顺时针转动曲轴2圈。

13.确保正时销能被插入到 2和3。

14.拆下正时销 2和3。顺时针转动曲轴2圈。

15.插入正时销 3。

16.在皮带的▼处连接张力计。张力计应该显示42-46 SEEM单位。

17.如果不是，重复步骤5-9的操作。

18.拆下：

• 正时销 3
• 张力计
• 曲轴皮带轮 6

19.按照与拆卸相反的顺序安装部件。

20.在曲轴皮带轮螺栓的螺纹上涂上合适的螺纹防松剂。

21.拧紧曲轴皮带轮螺栓 5。拧紧力矩：406/408：110Nm；406 涡轮增压发动机：130Nm。
