进口汽车>>正时皮带拆装及正时图>>标致 |
605 3.0 V6 |
|
PEUGEOT

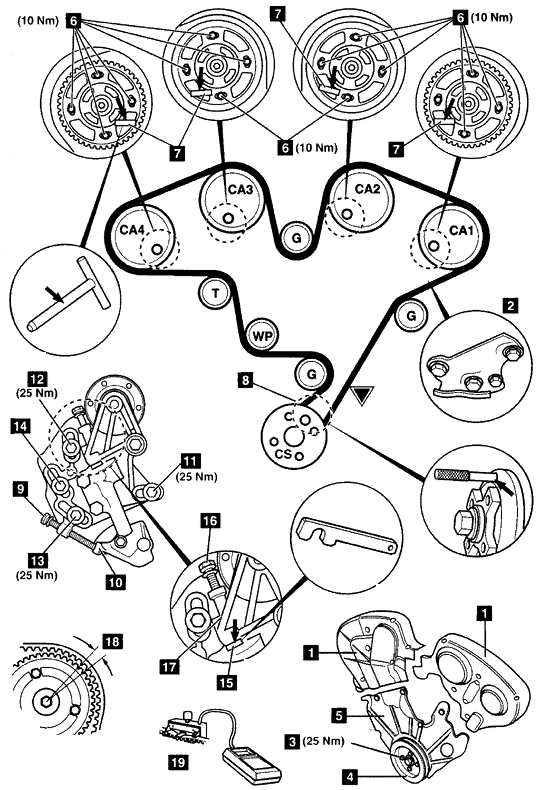

车 型:406 3.0 V6;605 3.0 V6 年 款:1997-2001 发动机代号:ES9J4(XFZ) 拆卸 1.拆下:
2.断开发动机配线线束。 3.从发动机上拆下发动机控制模块(ECM)。 4.支撑住发动机。 5.拆下:
6.顺时针转动曲轴到设定位置。 7.把工具号是0187B的正时销插入到凸轮轴链轮 7。 8.拧松每个凸轮轴链轮的螺栓 6。 9.插入工具号是0187A的曲轴正时销 8。 10.把M8x1.25x75mm的螺栓插入到张紧器支架 9。 11.拧紧螺栓 9,直到它与支架 10接触。 12.拧松张紧器螺栓11,12和13。 注意:不要拧松螺栓 14。 13.安装专用工具 15。工具号是0187EZ 注意:如有必要,稍微拧松螺栓 9。 14.把M8x1.25x35mm的螺栓插入到张紧器支架 16。 15.拧紧螺栓 16,直到它与支架接触 17。 16.充分地拧紧螺栓 16。 17.拧松螺栓 9。 18.拆下正时皮带。 注意:如果皮带要重新使用,用粉笔在皮带上标记皮带的转动方向。 安装 1.确保曲轴正时销位置正确 8。工具号0187A。 2.确保凸轮轴链轮中正时销的位置正确 7。工具号0187B。 3.确保凸轮轴链轮能自由转动。 4.在槽形孔中,顺时针充分转动凸轮轴链轮。 5.拧紧螺栓 6到5Nm。 6.拧松螺栓45° 6 。 7.拧紧螺栓11,12和13到10Nm。 8.拧松螺栓45° 11、12和13 。 9.把正时皮带安装到曲轴链轮上。 10.使用工具号是0187J的专用工具,把正时皮带固定到位。 11.逆时针方向安装正时皮带。 注意:如果重新使用旧的皮带,注意皮带上的转动方向标记。 12.转动每个凸轮轴链轮,使它和最近的皮带齿啮合。 注意:确保螺栓没有在槽形孔的末端 6。链轮的转动角度不能多于1个皮带轮齿的范围 18。 13.确保皮带在链轮间被拉紧。 14.从正时皮带上拆下工具号是0187J的皮带固定夹。 15.在皮带的▼连接张力计。工具号是:SEEM C.Tronic 105.5 19。 16.拧入螺栓 9,直到张力计显示83±2 SEEM单位。 17.拧紧螺栓 11,拧紧力矩:10Nm。 18.拧紧螺栓 12,拧紧力矩:10Nm。 19.拧紧螺栓 13,拧紧力矩:10Nm。 20.使用工具号是0187F的工具,固定凸轮轴链轮。 21.拧紧凸轮轴链轮螺栓(CA1) 6。拧紧力矩:10Nm。 22.拧紧凸轮轴链轮螺栓(CA2) 6。拧紧力矩:10Nm。 23.拧紧凸轮轴链轮螺栓(CA3) 6。拧紧力矩:10Nm。 24.拧紧凸轮轴链轮螺栓(CA4) 6。拧紧力矩:10Nm。 25.拆下张力计 19。 26.从凸轮轴 7中拆下正时销。 27.拆下曲轴正时销 8。 28.顺时针慢慢转动曲轴2圈。 29.插入工具号是0187A的曲轴正时销 8。 30.拧松螺栓45° 11,12和13 。 31.拆下螺栓 16。 32.调整螺栓 9的位置,直到工具 15能够在没有间隙的情况下自由地滑动。工具号是0187EZ。 33.等待2分钟,使得自动张紧器装置和皮带位置稳定下来。 34.检查工具 15是否能在没有自由间隙的情况下自由地滑动。工具号是0187EZ。 35.必要时进行调整。 36.拆下专用工具 15。 37.拧紧螺栓 11,拧紧力矩:25Nm。 38.拧紧螺栓 12,拧紧力矩:25Nm。 39.拧紧螺栓 13,拧紧力矩:25Nm。 40.拆下螺栓 9。 41.拆下曲轴正时销 8。 42.慢慢地顺时针转动曲轴2圈。 43.插入工具号为0187A的曲轴正时销 8。 44.确保正时销能容易地插入凸轮轴链轮和从凸轮轴链中拔出 7。 45.必要时进行调整。工具号为0187F。 注意:确保螺栓没有在链轮槽形孔的末端 6。 46.拆下曲轴正时销 8。 47.拆下正时销 7。 48.按照与拆卸相反的顺序安装部件。 49.拧紧曲轴皮带轮螺栓 3。拧紧力矩:25Nm。 |
|
|
