车      型：Avalon 3.0L V6

年      款：1995-1998

发动机代码：1MZFE

警告：为了防止安全气囊膨开，在对车辆操作前，断开蓄电池负极电缆至少90秒。

拆卸

1.断开蓄电池负极电缆。拆下冷却液储液罐。

2.举升并支撑住车辆。

3.拆卸：

• 乘客侧前轮
• 发动机右下罩
• 辅助驱动带
• 发动机横向稳定杆
• 发动机座支架
• 位于正时皮带罩附近的发动机座右支撑杆

3.拆下交流发电机支架以接近正时皮带罩。

4.用带轮固定器(SST 09213-54015)和手柄(SST 09330-00021)，固定住曲轴带轮。拆下曲轴带轮螺栓。用拉出器拆下曲轴带轮。

5.拆卸1号与2号正时皮带罩和垫圈。见下图。拆下发动机座支架。注意正时皮带导向垫圈的安装方向，作为重新装配时的参考。见下图。拆下正时皮带导向垫圈。

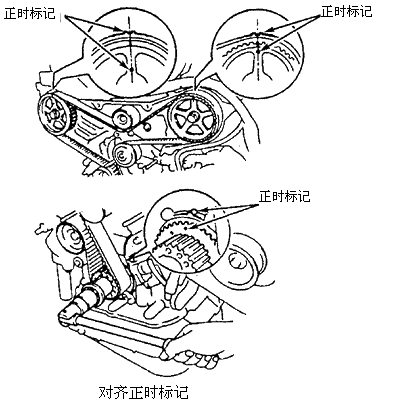

6.暂时将曲轴带轮螺栓安装到曲轴上。利用曲轴带轮螺栓，顺时针转动曲轴直到曲轴链轮上的正时标记对齐油泵体上的正时标记。见下图。

7.确保凸轮轴链轮上的正时标记对齐3号正时皮带罩上的正时标记。见下图。如果正时标记没有对齐，顺时针转动曲轴一整圈(360度)。从曲轴上拆下曲轴带轮螺栓。

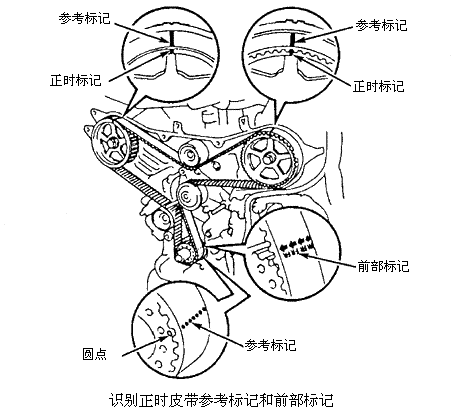

小心：如果重复使用正时皮带，确保3个参考标记和前部标记位于正时皮带上。参见图3。如果参考标记或前部标记不可见，在凸轮轴链轮的正时标记区或曲轴链轮的圆点区对正时皮带作参考标记，以作为重新装配时的参考。在正时皮带上作前部标记以指明正时皮带的安装方向。

8.交替地拧松螺栓并拆下正时皮带张紧器和防尘罩。拆下正时皮带。拆下张紧轮(如有必要)。

9.如果拆卸凸轮轴链轮，使用凸轮轴链轮固定器(SST 09960-10010)固定凸轮轴链轮。对于右凸轮轴链轮，还必须使用适配器(SST 09249-63010)。拆下螺栓和凸轮轴链轮。

10.如果拆卸曲轴链轮，先拆下正时皮带片。使用拉出器，拆卸曲轴链轮。

检查

1.检查正时皮带是否有损坏的带齿、开裂或油污。确保张紧轮自由转动。更换损坏的零部件。

2.检查正时皮带张紧器是否有漏油的迹象。如果漏油，更换正时皮带张紧器。

注意：正常条件下，正时皮带张紧器杆的密封处可能渗漏少量油液。如果漏油过多，更换正时皮带张紧器。

3.杆朝上固定正时皮带张紧器体，并且向着固体表面压杆。如果杆移动，更换正时皮带张紧器。

4.测量正时皮带张紧器杆的伸出部分(从杆的端部到正时皮带张紧器壳体边缘)的长度。见下图。如果长度不是10.00-10.80毫米，更换正时皮带张紧器。

安装

1.如果安装曲轴链轮，将曲轴链轮与曲轴内的键对齐。使用锤子与链轮安装工具(SST 09223-46011)安装曲轴链轮，并使凸缘朝着气缸体。

2.安装：

• 正时皮带片
• 螺栓（拧紧到技术规范）
• 1号和2号张紧轮(如果事先已拆下)。
• 张紧轮螺栓（拧紧到技术规范）

3.确保张紧轮是清洁的并能平滑转动。

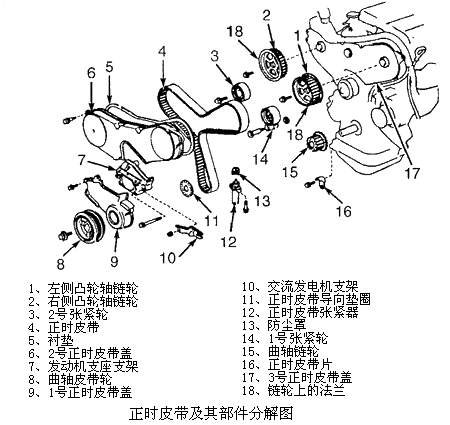

4.如果安装凸轮轴链轮，确保凸轮轴链轮凸缘朝着正确方向被安装。右凸轮轴链轮凸缘必须向外(远离气缸盖)，而左凸轮轴链轮凸缘必须向内(靠着气缸盖)，见分解图。

5.使凸轮轴链轮上的孔与凸轮轴销对齐并安装链轮。安装凸轮轴链轮螺栓并拧紧到技术规范。

6.将曲轴带轮螺栓暂时安装到曲轴中。利用曲轴带轮螺栓，顺时针转动曲轴直到曲轴链轮上的正时标记对齐油泵体上的正时标记。参见对齐正时标记图。

7.使用凸轮轴链轮固定器，转动每个凸轮轴链轮，使凸轮轴链轮上的正时标记对齐3号正时皮带罩上的正时标记。见对齐正时标记图。

8.使正时皮带上的参考标记与曲轴链轮上的圆点以及凸轮轴链轮上的正时标记对齐。确保前部标记指向发动机端部的正时皮带。

小心：安装正时皮带时，确保正时皮带上的参考标记与凸轮轴链轮正时标记以及曲轴链轮上的圆点对齐。前部标记必须朝着发动机端部的正时皮带。

9.安装:

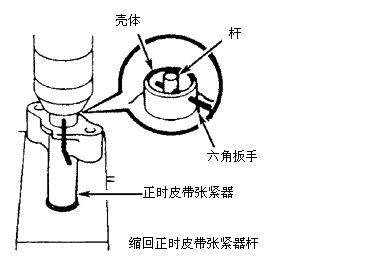

11.安装六角扳手，使它穿过壳体和杆的孔以把杆固定在缩回位置。见上图。放开压力机并安装正时皮带张紧器防尘套。安装正时皮带张紧器。安装螺栓并交替地拧紧至技术规范。

12.从正时皮带张紧器上拆下六角扳手。顺时针转动曲轴直到曲轴链轮的正时标记对齐油泵体上的正时标记。见对齐正时标记图。

13.确保每个凸轮轴链轮上的正时标记与3号正时皮带罩上的正时标记对齐。见对齐正时标记图。如果不是全部的正时标记都对齐，拆下正时皮带并重新安装。拆下曲轴带轮螺栓。

14.安装正时皮带导向垫圈，凹的一侧远离曲轴链轮，平的一侧朝着正时皮带。安装气缸体前面的发动机座支架。安装螺栓并拧紧至技术规范。

15.使用新的衬垫，安装1号与2号正时皮带罩。安装螺栓并拧紧至技术规范。

16.对齐曲轴键和曲轴带轮的键槽。安装曲轴带轮。安装曲轴带轮螺栓并拧紧至技术规范。

17.按与拆卸相反的顺序安装其余零件。将紧固件拧紧到技术规范。
