Corolla 1.3

车      型：Starlet 1.0/1.3；Corolla 1.3

年      款：1985-1999

发动机代码：1E，2E，2E-E，2E-C

拆卸

1.举升并支撑住汽车前部。

2.支撑住发动机。

3.拆卸：

• 右前轮
• 内翼子板
• 辅助传动皮带
• 正时皮带上盖1

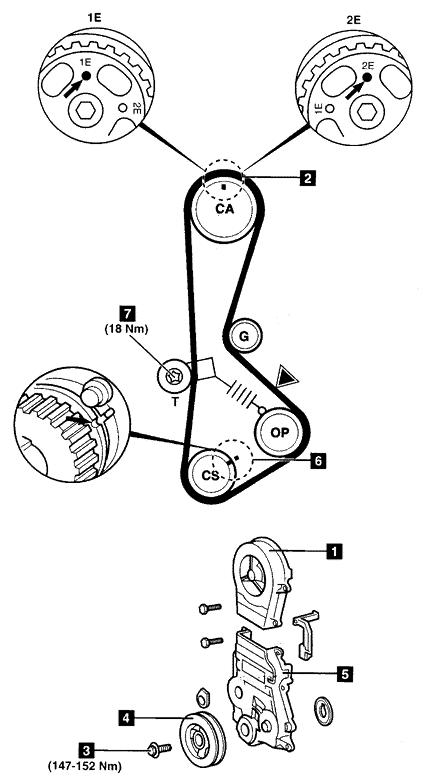

4.顺时针转动曲轴到1号气缸的上止点。确保正时标记2对齐。

5.拆卸：

• 曲轴皮带轮螺栓3
• 曲轴皮带轮4(使用工具09213-31021)
• 正时皮带下盖5

6.装配曲轴皮带轮螺栓3。

7.确保正时标记2、6均已对齐。

8.拧松张紧器螺栓7。将张紧器从皮带上移开并稍稍拧紧螺栓。

9.拆卸：

• 正时皮带
• 张紧轮

安装

1.检查张紧轮是否工作平稳。

2.检查张紧器弹簧的自由长度是否为38.4mm。如有必要进行更换。

3.装配张紧器和弹簧。确保弹簧连接正确。

4.将张紧器推到左边并稍稍拧紧螺栓7。

5.确保正时标记2和6均已对齐。

6.装配正时皮带。

7.拧松张紧器螺栓7。

8.顺时针转动曲轴两圈到1号气缸的上止点。

9.确保正时标记2和6均已对齐。

10.拧紧张紧器螺栓7。拧紧力矩：18牛顿米。

11.在▼处检查皮带是否张紧。

12.拆下曲轴皮带轮螺栓3。

13.安装：

• 正时皮带下盖
• 曲轴皮带轮4
• 曲轴皮带轮螺栓3。拧紧力矩147-152牛顿米。

14.按与拆卸相反的顺序安装部件。
