Corolla 1.3 16V

车    型：Corolla 1.3i 16V；Starlet 1.3i 16V

年    款：1992-2000

发动机代码：4E-FE

拆卸

1.举升并支撑住汽车前部。

2.支撑住发动机。

3.拆卸：

• 右前轮
• 内翼子板
• 发动机支座和支架
• 辅助传动皮带
• 气缸盖罩

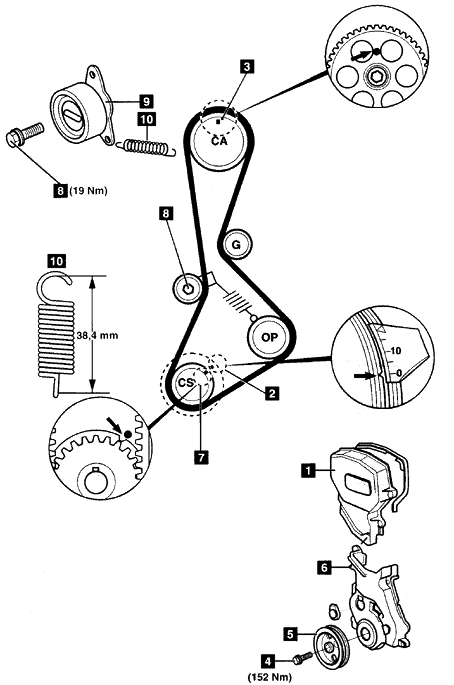

• 正时皮带上盖1

4.顺时针转动曲轴到1号气缸的上止点。确保曲轴皮带轮正时标记2对齐。

5.检查凸轮轴链轮内的孔是否与凸轮轴轴承盖上的标记对齐，见图中3。

6.如果没有对齐：顺时针转动曲轴一圈。

7.拆卸：

• 曲轴皮带轮螺栓4。使用工具09213-14010和09330-00021。
• 曲轴皮带轮5。使用工具09213-31021。
• 正时皮带下盖6

8.暂时装配曲轴皮带轮螺栓4。

9.确保正时标记3和7均已对齐。

10.拧松张紧器螺栓8。移动张紧器使其远离皮带并稍稍拧紧螺栓。

11.拆卸：

• 正时皮带
• 张紧器9和弹簧10

安装

1.检查张紧轮9是否工作平稳。

2.检查张紧器弹簧10的自由长度是否为38.4mm。

3.装配张紧器和弹簧。确保弹簧连接正确。

4.将张紧器推到左边并稍稍拧紧螺栓8。

5.确保正时标记3和7均已对齐。

6.从曲轴链轮开始，按逆时针方向装配正时皮带。确保皮带在链轮之间是张紧的。

7.拧松张紧器螺栓8。

8.顺时针转动曲轴两圈到1号气缸的上止点。确保正时标记3和7均已对齐。

9.如果没有对齐：重复安装和张紧程序。

10.拧紧张紧器螺栓8。拧紧力矩：19牛顿米。

11.拆下曲轴皮带轮螺栓4。

12.安装：

• 正时皮带下盖6
• 曲轴皮带轮5

13.按与拆卸相反的顺序安装部件。

14.拧紧曲轴皮带轮螺栓4。拧紧力矩：152牛顿米。使用工具09213-14010和09330-00021。
