Corolla (AE92/95)1.6

车    型：Corolla 1.6；Tercel 1.3/1.5；CarinaⅡ 1.6

年    款：1982-1992

发动机代码：2A，3A，4A，4A-LC，4A-F，4A-FE

拆卸

1.Tercel：拆下冷却风扇和联轴器。

2.CarinaⅡ和Corolla：支撑住发动机。拆下发动机支座和支架。

3.所有车型-拆卸：

• 辅助传动皮带
• 空气滤清器
• 正时皮带上盖1

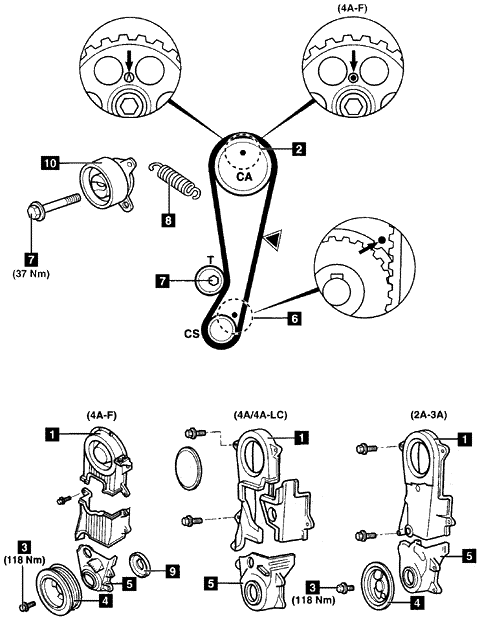

4.顺时针转动曲轴到1号气缸的上止点。确保正时标记2对齐。

5.拆卸：

• 曲轴皮带轮螺栓3
• 曲轴皮带轮4。使用工具09213-31021。
• 正时皮带下盖5
• 曲轴链轮导向垫圈9

6.确保正时标高2和6均已对齐。

7.拧松张紧器螺栓7。移动张紧器，使其远离皮带并稍稍拧紧螺栓。

8.拆下正时皮带。

安装

1.拆下张紧器10和弹簧8。检查张紧轮是否工作平稳。

2.检查张紧器弹簧8自由长度是否为38.4mm；4A-F：43.3mm。如有必要更换弹簧。

3.装配张紧器和弹簧。确保弹簧连接正确。

4.将张紧器推到左边并稍稍拧紧螺栓7。

5.确保正时标记2和6均已对齐。

6.安装：

• 正时皮带
• 曲轴链轮导向垫圈9

7.暂时装配曲轴皮带轮4。

8.拧松张紧器螺栓7。顺时针转动曲轴两圈到1号气缸的上止点。

9.确保正时标记2和6对齐。

10.拧紧张紧器7。拧紧力矩：37牛顿米。

11.在皮带▼处施加2千克的载荷。皮带挠度为6-7mm；4A-F发动机为5-6mm。

12.如果不是：重复张紧程序。

13.拆下曲轴皮带轮4。

14.安装：

• 正时皮带下盖5
• 曲轴皮带轮4

15.拧紧曲轴皮带轮螺栓3。拧紧力矩：118牛顿米。

16.按与拆卸相反的顺序安装部件。
