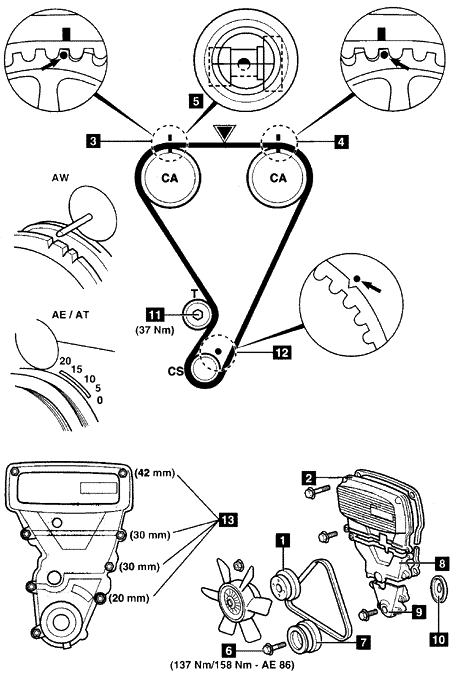

车 型:Corolla GT Coupe 1.6;Corolla GTi 1.6;Celica(AT 160) 1.6;MR2 1.6 年 款:19984-1992 发动机代码:4A-GE,7A-GEL 拆卸 1.除AE86:支撑住汽车前部。 2.拆卸:
3.顺时针转动曲轴到1号气缸的上止点。确保正时标记3和4均已对齐。 4.检查是否可以通过气缸盖罩加油孔看见凸轮轴槽,见图中5。 5.拆卸:
6.拧松张紧器螺栓11。将张紧器推到左边并稍稍拧紧螺栓。 7.拆卸:
安装 注意:安装皮带以前确保发动机处于冷态。 1.检查张紧轮工作是否平稳。 2.检查张紧器弹簧的自由长度是否不超过43.5mm。如有必要,更换弹簧。 3.装配张紧器和弹簧。确保弹簧连接正确。 4.将张紧器推到左边并稍稍拧紧螺栓11。 5.确保正时标记3、4、12均已对齐。 6.装配正时皮带。确保皮带在链轮之间是张紧的。 7.链轮张紧器螺栓11。 8.暂时装配曲轴皮带轮7。 9.顺时针转动曲轴两圈到1号气缸的上止点。 10.确保正时标记对齐。 11.拧紧张紧器螺栓11。拧紧力矩:37牛顿米。 12.在皮带▼处施加2千克的载荷。皮带应当挠曲4mm。 13.如果不是:重复张紧程序。 14.拆下曲轴皮带轮7。 15.装配曲轴链轮导向垫圈10。 16.装配正时皮带下盖9。注意正确的螺栓长度,见13。 17.装配曲轴皮带轮7。除AE86:将螺栓6拧紧至137牛顿米。AE86:将螺栓6拧紧至158牛顿米。 18.按与拆卸相反的顺序安装部件。 |
|
|
